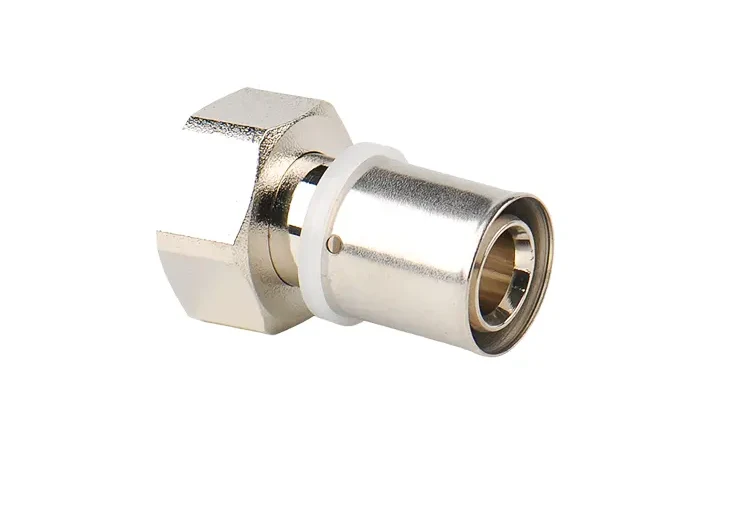

Press-fit Messing Union Fitting

Standard fittings i ét stykke låser rørledningssystemet stift ved installation; efterfølgende ventiludskiftning, systemmodifikation eller lækagereparation kræver, at røret skæres af for at adskille samlingen, hvilket ofte resulterer i materialespild og øgede arbejdsomkostninger. Desuden kræver traditionelle gevindsamlinger tætningstape, er tilbøjelige til at lække ved gevindene på grund af langvarig termisk cyklus og indebærer sikkerhedsrisici forbundet med varmt arbejde (svejsning) under installationen.

Tekniske parametre

Produktegenskaber

Denne pres-fit messing union fitting adresserer specifikt udfordringerne med demontering og vedligeholdelse af rørledninger. Den kombinerer standard ender med prespasning med en central påskruningsmøtrik, der opfylder de dobbelte krav om hurtig indledende montering og ikke-destruktiv adskillelse til fremtidig vedligeholdelse.

Beslaget er konstrueret af DZR-smedet messing med høj renhed og har CNC-bearbejdede tætningsflader og en integreret højelasticitets EPDM-pakning, der sikrer en tæt forsegling, selv under forhold med termisk cykling og svingende vandtryk.

Press-fit enderne bruger en koldpresset, loddefri proces, hvilket eliminerer behovet for åben ild, klæbemidler eller forseglingstape. Det split-union design giver mulighed for systemmodifikation og komponentudskiftning uden at skære i røret; rørledningen kan adskilles ved blot at skrue koblingen af.

Kompatibel med kobber- og tyndvæggede rustfri stålrør, denne fitting er meget udbredt i drikkevandssystemer til boliger, gulvvarme og industrielle lavtryksvæskeledninger. Med stabil trykmodstand og lang levetid er det en omkostningseffektiv løsning til at optimere vedligeholdelseseffektiviteten i både nyinstallationer og renoveringsprojekter.

Egenskaber af DZR Smedet Messing Base Materiale

1. Smedet messing af høj renhed, integreret formet

Fremstillet af specialiserede DZR messing billets, legeringssammensætningen er stabil. Det modstår afzinkning og udvaskning af skadelige stoffer under langvarig vandstrømning og opfylder standarderne for drikkevandsrørsystemer.

2. Præcisions CNC-bearbejdning

Tætningsrillerne og kontaktfladerne er præcisionsdrejede og polerede via CNC, hvilket sikrer snævre tolerancer og en tæt pasform til røret og tætningsringen, og derved strukturelt minimerer risikoen for lækage.

3. Høj korrosions- og kalkbestandighed

Den glatte, flade overflade af messingbasismaterialet modstår vedhæftning af kalk og urenheder; den modstår langvarig eksponering for varmt brugsvand og varmemedier og modstår oxidation og korrosion selv i fugtige miljøer som rørskakter.

Højelasticitet EPDM Lækagesikker tætningsstruktur

1. Specialiseret EPDM-tætningspakning

Har en integreret højelasticitets EPDM-ring, der er modstandsdygtig over for ekstreme temperaturer og materialeældning; den er velegnet til vandforsyning og gulvvarmesystemer, der involverer termisk cykling, hvilket sikrer ingen hærdning eller revner ved langvarig brug.

2. Dobbeltlags tætningsbeskyttelse

Tætningsringen ved prespasningsenden tætner spalten mod røret, mens en matchende tætningsstruktur ved den centrale omløbermøtrik skaber en sekundær barriere, der forhindrer lækage selv under vandtrykssvingninger.

3. Adaptiv til rørledningsdeformation

Den meget elastiske tætningsring rummer mindre forskydninger forårsaget af termisk ekspansion og sammentrækning, hvilket effektivt forhindrer lækagehuller under temperaturudsving.

Loddefrit koldpresse-fit installationssystem

1. Koldpresning eliminerer sikkerhedsrisici med åben ild

Svejsning undgås helt; der kræves ikke varmt arbejde på stedet, hvilket eliminerer risikoen for, at gnister antænder isolering eller dekorative materialer, hvilket gør det sikkert til arbejde i lukkede loftrum og færdige interiører.

2. Hurtig montering med standard presseværktøjer

Rørforbindelser udføres ved hjælp af industristandard presseværktøjer; processen giver mulighed for enkeltpersonsdrift og hurtig montering på hvert punkt, hvilket effektivt reducerer arbejdstimer og omkostninger til store bolig- og kommercielle HVAC-projekter.

3. Forenklet beholdning uden ekstra tætningsmaterialer

Press-fit enderne kommer med integrerede tætningsringe, hvilket eliminerer behovet for at købe separate genstande som PTFE-tape eller tætningsmiddel, hvilket reducerer mangfoldigheden af ​​materialer til fremskaffelse og letter lagerstyring.

Kernestruktur med en aftagelig centralunion

1. Omløbermøtrik af skruetypen muliggør ikke-destruktiv adskillelse

Udstyret med en drejelig omløbermøtrik i midten, gør fittingen det muligt at adskille rørledningen ved blot at skrue møtrikken af ​​under vedligeholdelse, modifikation eller udskiftning af dele. Dette eliminerer behovet for at skære i røret og forhindrer derved materialespild.

2. Splittet struktur bevarer den eksisterende rørledning

Montage- og demonteringsprocessen beskadiger ikke rørsektionerne, der allerede er sikret via presfitting. Når modifikationerne er gennemført, kan rørledningen genoprettes ved blot at forbinde enderne igen og spænde omløbermøtrikken, hvilket reducerer den tid, der kræves til efterfølgende arbejde.

3. Kontrollerbar unionstæthed

Præcisionsbearbejdede gevind sikrer optimal tilspændingskraft. Operatører kan intuitivt vurdere tætningspasningen og undgå installationsproblemer såsom lækager forårsaget af utilstrækkelig tæthed eller afisolerede gevind forårsaget af overspænding.

Hvad er fordelene sammenlignet med andre presfittings i messing?

1. Løser den ikke-aftagelige karakter af integrerede presfittings

Standard integrerede presfitfittings kan ikke adskilles, når de først er krympet, hvilket kræver rørskæring for vedligeholdelse eller modifikation. I modsætning hertil har Press-fit Messing Union Fitting et aftageligt center, der giver mulighed for adskillelse uden at beskadige det originale rør og reducere materialespild.

2. Reducerer omkostningerne til fremtidige rørledningsændringer markant

Traditionelle modifikationer kræver skæring af rør, køb af nye fittings og genkrympning, hvilket resulterer i både arbejds- og materialespild. Unionsmodellen kræver kun at skrue møtrikken af ​​for adskillelse og genmontering, hvilket eliminerer yderligere materialeomkostninger.

3. Kombinerer hurtig, loddefri installation med nem vedligeholdelse

Gevindsamlinger er besværlige at installere og tilbøjelige til lækager, mens integrerede presfittings ikke kan serviceres. Dette produkt kombinerer fordelene ved begge strukturer: den indledende installationseffektivitet matcher standard fittings med prespasning, mens bekvemmeligheden ved adskillelse og genmontering langt overstiger den for konventionelle pressfittingskomponenter.

4. Reducerer arbejdsbyrden for lækage fejlfinding og reparation

Ændring eller adskillelse af standardrørledninger er kompleks, og kræver ofte demontering af flere sektioner for at lokalisere en lækage. Unionsstrukturen giver mulighed for målrettet adskillelse af kun den defekte rørsektion, hvilket muliggør præcis vedligeholdelse og sparer både tid og kræfter.

Ansøgninger

1. Vandforsyningssystemer til hele huset

Velegnet til skjult postevand til boliger og varmt brugsvandsrør. Fremstillet af sikker, miljøvenlig og afzinkningsbestandig messing; fagforeningsstrukturen letter vedligeholdelse og udskiftning af vandvarmere og vinkelventiler.

2. Rørprojekter til gulvvarme

Velegnet til gulvvarmecirkulationssløjfer i boliger og erhvervslokaler. Tåler højtemperatur-varmevæsker og muliggør nem installation i trange rum (såsom rørskakter); muliggør systemskylning uden behov for at skære rør.

3. Lavtryks industrielle væsketransportnetværk

Velegnet til fabriksrør, der transporterer ferskvand med omgivende temperatur eller cirkulerende lavtryksvæsker. Korrosionsbestandigt basismateriale passer til standard industrielle medier; giver mulighed for bekvem montering og demontering under eftermontering af udstyr.

Standardiseret fabrikskvalitetskontrolsystem

1. Streng screening af indgående materiale

Før produktionen gennemgår messingblokke og EPDM-tætningsringe sammensætnings- og holdbarhedstest; substandard materialer afvises for at eliminere kvalitetsrisici ved kilden.

2. Multidimensionelle ældningstest på færdige produkter

Hver batch gennemgår sprængtrykstest, omløbermomentverifikation og langsigtede cykliske lækagemodstands-ældningstests for at screene for defekter såsom tætningsfejl eller utilstrækkelig trykmodstand.

3. Sporbar dokumentation for alle batcher

Råmaterialeinspektionsregistreringer, testrapporter for færdige produkter og produktionsbatchnumre arkiveres systematisk, hvilket muliggør fuld livscykluskvalitetssporbarhed fra råmaterialebehandling til endelig forsendelse.

FAQ

Spørgsmål 1: Hvad er de vigtigste fordele ved Press-fit Messing Union Fitting sammenlignet med en standard et-stykke press-fit kobling?

A: En standard tryk-fit kobling i ét stykke skaber en permanent, stiv forbindelse. Når den først er installeret, kan den ikke skilles ad uden at skære røret over - hvilket gør fremtidig vedligeholdelse, systemændring eller udskiftning af komponenter dyr og tidskrævende. Denne press-fit union fitting kombinerer den samme loddefri, hurtige pres-fit installation med en aftagelig central union. Det giver dig mulighed for at adskille rørledningen ved blot at skrue omløbermøtrikken af ​​- uden at skære eller beskadige røret. Dette reducerer betydeligt både materialespild og arbejdsomkostninger til fremtidig vedligeholdelse, eftermontering eller systemudvidelser.

Spørgsmål 2: Kan unionsforbindelsen modstå langvarig termisk cykling i gulvvarmesystemer uden at lække?

A: Ja. Unionen har en dobbeltlags EPDM-tætningsstruktur med høj elasticitet, der er specielt formuleret til HVAC-applikationer. Den har bestået termisk cykling fra fabrikken og ældningsmodstandstest, der simulerer årtiers varmtvandscirkulation. Tætningen tilpasser sig rørudvidelse og sammentrækning forårsaget af temperaturudsving - forhindrer huller eller lækager - mens de præcisionsbearbejdede koblingsgevind sikrer ensartet tilspændingskraft, hvilket eliminerer risikoen for langsom udsivning over tid.

Q3: Hvordan forenkler den aftagelige union vedligeholdelse sammenlignet med skæring og genkrympning?

A: Med en standard fitting i ét stykke kræver enhver vedligeholdelse eller modifikation at røret skæres i samlingen, fjernes den gamle fitting, forberedes en ny rørende og genkrympes en ny fitting - en proces, der bruger både tid og materialer. Med denne omløbsfitting skruer du blot den centrale omløbermøtrik af for at adskille forbindelsen. Efter at have afsluttet vedligeholdelsen eller ændringen, tilslutter du igen og efterspænder møtrikken. Hele processen tager minutter, kræver ingen reservedele og bevarer den originale rørlængde. Dette betyder betydelige besparelser på materialeomkostninger og arbejdstimer i løbet af systemets levetid.

Spørgsmål 4: Er den prespassede unionsfitting kompatibel med både kobber- og rustfri stålrør?

A: Ja, det er fuldt kompatibelt. Press-fit enderne er standardiseret til at passe til både kobber og tyndvæggede rustfri stålrør - de to mest almindelige metalrørmaterialer, der bruges i boligrør, gulvvarme og kommercielle HVAC-systemer. Denne dobbelte kompatibilitet eliminerer behovet for at lagerføre forskellige fittings til forskellige rørmaterialer, hvilket forenkler lagerstyring for entreprenører og grossister. Til både nyinstallationer og renoveringsprojekter dækker denne enkeltfittingsmodel dine tilslutningsbehov uanset rørmaterialet.

Q5: Giver DZR-messingmaterialet nogle specifikke fordele til drikkevandsapplikationer?

A: Ja. DZR (Dezincification-Resistant) messing er specielt konstrueret til at modstå afzinkningsprocessen - hvor zink udvaskes af standardmessing over tid, når det udsættes for aggressive vandforhold - hvilket kan føre til lækager og for tidlig fejl. Denne fitting er smedet af højrent DZR-messing, hvilket sikrer en stabil materialesammensætning og forhindrer udvaskning af skadelige stoffer under langvarig vandstrøm. Det overholder fuldt ud drikkevandssikkerhedsstandarderne, hvilket gør det til et pålideligt og sikkert valg til drikkevandssystemer i boliger.

Spørgsmål 6: Hvordan er de samlede projektomkostninger for denne unionsfitting sammenlignet med brugen af ​​en standard trykfittingskobling i ét stykke over hele systemets livscyklus?

A: Mens den oprindelige købspris for denne koblingsfitting er lidt højere end en standard kobling i ét stykke, er de samlede projektomkostninger over systemets livscyklus væsentligt lavere. Standard fittings i ét stykke kræver afskæring og udskiftning af fittingen for hver vedligeholdelses- eller modifikationsbegivenhed – hvilket medfører materialeomkostninger til nye fittings og arbejdsomkostninger til skæring, klargøring og genkrympning hver gang. Denne fagforeningsindretning eliminerer disse tilbagevendende omkostninger. For projekter med forventede fremtidige ændringer, periodiske vedligeholdelseskrav eller højværdirør, hvor bevarelse af rørlængden er kritisk, gør livscyklusomkostningsbesparelserne, at denne fagforening passer til det mere økonomiske valg i det lange løb.
