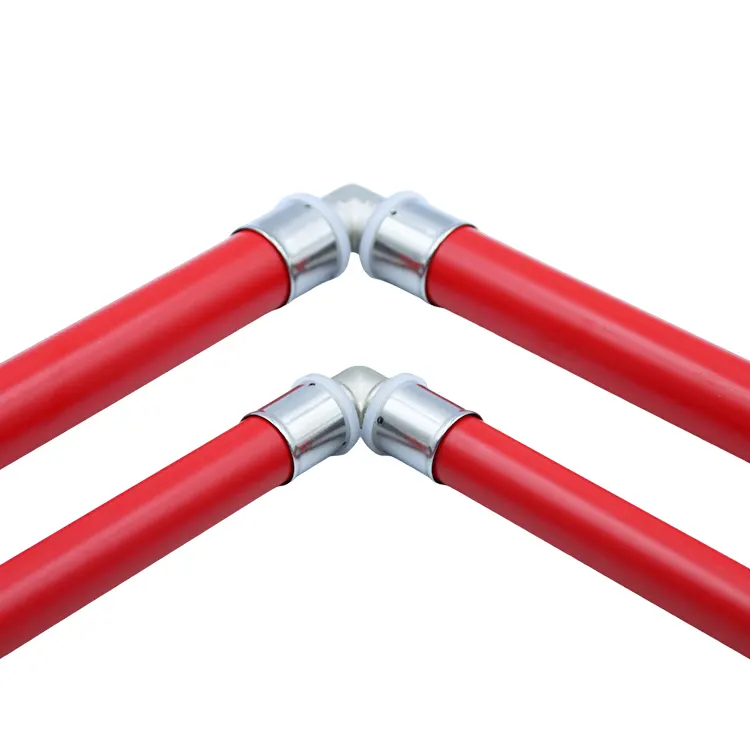

Messing Press-fit Albue Connector

Under konstruktionen af ​​vandforsyning og afløb, HVAC og pneumatiske væskerørledninger er rørledningernes 90-graders drejningspositioner tilbøjelige til lækage, kompliceret konstruktion og potentielle brandfarer. De traditionelle albuer monteres ved svejsning eller ved gevindskæring og indpakning af tætningsbånd. Denne metode kræver meget manuelt arbejde, og der er risiko for brand på grund af højtemperatursvejsning. Over tid, på grund af vekslende temperaturer og rørledningsvibrationer, vil grænsefladerne sandsynligvis løsne sig og lække eller lække gas. Desuden er de indre strømningskanaler i almindelige albuer ru, hvilket resulterer i høj væskemodstand og øget systemenergiforbrug.

Denne albuekonnektor i messing retter sig specifikt mod forskellige smertepunkter i rørledningsdrejning og senere vedligeholdelse. Produktet er lavet af blyfri messing og har en integreret kompressionstætningsstruktur. Det kræver ikke svejsning eller yderligere tætningstilbehør. Ved hjælp af standard kompressionsværktøjer kan den hurtigt fuldføre en permanent tætningsforbindelse.

Den er kompatibel med kobberrør og rustfri stålrør, i stand til at transportere koldt og varmt vand, varmemedier, trykluft osv. Arbejdstrykket er op til 1,6 MPa, og det gældende temperaturområde er -20°C til 120°C. Det kan modstå temperaturcyklusser og rørledningsvibrationer i lang tid. Den indvendige væg er glat, hvilket reducerer væsketab, og det er det foretrukne drejetilbehør til nyinstallation og renovering af boligindretning, kommerciel brug og lette industrielle rørledninger.

Tekniske parametre

Installation Konstruktionsfordele

1. Ingen svejsning eller yderligere tætningsmaterialer påkrævet

Leveres med en integreret tætningspakning, der eliminerer behovet for svejsning, anboring, opvikling af råmaterialer osv., hvilket reducerer omkostningerne ved indkøb af byggematerialer.

2. Hurtig kompressionsstøbning

Kombineret med industristandard kompressionsværktøjer kan en enkelt person fuldføre rørforbindelsen på få sekunder, hvilket opnår permanent låsning uden at løsne sig, hvilket væsentligt forkorter den samlede rørledningskonstruktionsperiode og reducerer arbejdsomkostningerne.

3. Ingen åben ildkonstruktion er sikrere

Der kræves ingen højtemperatursvejsning under hele processen, hvilket eliminerer risikoen for forbrændinger og brande, velegnet til begrænsede konstruktionsrum, såsom loftsrum, lukkede udstyrsrum og tætbefolkede kommercielle rørruter.

Grundmaterialer og fysiske egenskaber ved varmpresning

1. Fødevarekvalitet blyfri messing basismateriale

Messing Press-fit Albue Connector er smedet af høj renhed, blyfri messing, uden nogen tungmetaludvaskning. Den overholder sikkerhedsstandarder for drikkevandsrørledninger og kan bruges til langsigtet rensning af husholdningsvand og varmtvandstransport.

2. Stærk korrosionsbestandighed og stabil struktur

Messingbasismaterialet har høj densitet og tilstrækkelig mekanisk styrke. Det har fremragende modstandsdygtighed over for oxidation og medium korrosion. Det er usandsynligt, at det danner kalk eller rust under langvarig vand- og luftcirkulation, og er velegnet til kontinuerlig drift hele året.

3. Bredt varmpressende stabilt driftsområde

Den nominelle trykkapacitet er op til 1,6 MPa. Den kan modstå temperaturområder fra -20 grader Celsius til frostsikring i kolde omgivelser til 120 grader Celsius til varmevekslingsoperationer. Dens ydeevne vil ikke falde under sæsonbestemte temperaturforskelle og kolde-varme cyklusser.

Væskedriftsoptimering af intern struktur

1. Glat indervæg reducerer tab

Den indvendige del af albuen har gennemgået højpræcisionsdrejning og efterbehandling. Strømningskanalen er flad og glat, hvilket væsentligt reducerer væskens strømningsmodstand og sænker rørledningens tryktab. Dette forbedrer den overordnede driftseffektivitet af HVAC- og gasforsyningssystemer.

2. Integreret seismisk og temperaturbestandig tætningsstruktur

En dedikeret elastisk tætningspakning er indbygget, som kan tilpasse sig deformationen forårsaget af termisk udvidelse og sammentrækning og mekaniske vibrationer i rørledningen. Langtidsbrug sikrer stabil tætning, eliminerer vandlækage og luftlækagefejl.

3. Kompressionsbindende anti-løsningsstruktur

Efter værktøjspresning er rørmaterialet og albuen tæt forbundet, og kraften er jævnt fordelt. Under vandtryk og lufttryksudsving vil der ikke være nogen glidning af rørmateriale eller løsnede grænseflader, hvilket sikrer den langsigtede stabilitet af rørledningens drift.

Multi-scenarie universel tilpasningsevne

1. Kompatibel med almindelige metalrør

Standardiseret kompressionsportsdesign muliggør stabil forbindelse med kobberrør og rør af rustfrit stål uden behov for yderligere konverteringssamlinger. De nye og gamle rørledningsrenoveringer kan bruges direkte.

2. Tilpasning til forskellige flydende medier

Messing Press-fit Albue Connector kan sikkert transportere almindelige væsker såsom koldt vand, varmt brugsvand, højtemperaturvarmemedier og trykluft. Det dækker fire scenarier: vandforsyning og afløb, central aircondition, centralvarme og pneumatiske rørledninger.

3. Kompakt struktur velegnet til smalle monteringspositioner

Den samlede størrelse er lille og regelmæssig, velegnet til loftssnævre rum, smalle rørskakter og smalle rum inde i udstyr. Den kan fleksibelt tilpasse sig komplekse rørledningslayouts med flere vinkler.

Fabrikkens fuld kæde kvalitetskontrol og sporbarhedssystem

1. Tre obligatoriske fabriksinspektioner

Før hver batch af færdige produkter forlader fabrikken, er alle tre inspektionsprocedurer - trykmodstand og trykbærende test, forsegling af lufttæthedslækagedetektion og størrelsesnøjagtighedskalibrering - gennemført. Alle defekte produkter med størrelsesafvigelser, tætningsfejl eller utilstrækkelig trykmodstand elimineres.

2. Fuldfør arkivering af produktionsinspektionsdata

Hele processen med indførsel af råvarer, forarbejdning og formning samt inspektion af færdige produkter registreres og arkiveres ensartet. Hvert parti af varer kan spores gennem hele processen, hvilket sikrer ensartet og stabil kvalitet af forskellige partier af produkter.

3. Komplet sæt af kompatible kvalifikationsdokumenter

Tilpasset levering af materialeinspektionscertifikater, trykmodstands- og tætningstestrapporter for færdigt produkt og officielle oprindelsescertifikater. Opfylder fuldt ud standarderne for indenlandsk projektaccept og arkivering, samt oversøisk grænseoverskridende toldbehandling og inspektion.

Tilpassede tjenester og eftersalgssupport til udenrigshandel

1. Personlige tilpasningstjenester til ingeniørprojekter

Fabrikken understøtter skræddersyet produktion til ikke-standardiserede specifikationer og specielle arbejdsforhold. Baseret på rørledningslayoutet og medium karakteristika for store kommercielle og industrielle projekter, kan der fremstilles specialfremstillede bøjninger og fittings i eksklusiv størrelse.

2. One-stop dokumentstøtte til grænseoverskridende handel

Med et modent udenrigshandelsservicesystem kan hvert parti af messing Press-fit Elbow Connector-forsendelse ledsages af et komplet sæt kvalifikationsdokumenter for toldbehandling, hvilket forenkler fortoldningsprocessen for oversøiske kunder og reducerer tiden og omkostningerne ved grænseoverskridende handel.

3. Professionel teknisk forbindelse i fuld proces og eftersalg

Et professionelt væskerørledningsteknologiteam er udstyret til at levere rørledningsvalg, retningslinjer for kompressionsinstallation og fejlfindingsløsninger på stedet. De reagerer hurtigt på bygge- og driftsproblemer hos kunder i ind- og udland.

Hovedapplikationsscenarier

1. Hele husets vandforsyning og afløbssystem til boligindretning

Anvendes til 90-graders drejningsforbindelser af boligvandforsyning og varmtvandsrørledninger. Fremstillet af blyfrit materiale, det er sikkert og miljøvenligt. Skjult kompressionsinstallation har ingen lækagerisiko og er velegnet til præcis og skjult rørledningskonstruktion i boligindretning.

2. Kommercielle central klimaanlæg projekter til indkøbscentre og kontorbygninger

Velegnet til drejning af kolde og varme cirkulationsrørledninger i kommercielle bygningers centrale klimaanlæg. Designet med lav strømningsmodstand reducerer energiforbruget i klimaanlægget og er velegnet til erhvervsbygninger med hyppig og kontinuerlig drift hele året.

3. Centralvarmeledninger til boligområder og parker

I stand til langsigtet tolerance på 120 ℃ varmtvandscirkulation. Den forseglede struktur modstår deformationer forårsaget af termisk udvidelse og sammentrækning af rørledningen og er stabil til brug i centraliserede varmerørledninger i boligområder og industriparker til drejning og tilslutning.

4. Letvægts industrielle pneumatiske trykluftrørledninger

Velegnet til drejning af trykluftforsyningsrørledninger på fabriksværksteder. Forseglingen er tæt uden gaslækage, og den trykbærende ydeevne er stabil og opfylder kravene til rørledningsrenovering af små industrielt pneumatisk udstyr.

Praktiske forslag til valg af rørledning

1. Vælg i henhold til rørmaterialespecifikationerne

Når rørledningen på stedet er kobberrør eller tyndvægget rustfrit stålrør, skal du direkte vælge den tilsvarende rørdiameter kompressionsvinkel; til renoveringsprojekter, der bruger en blanding af disse to rørmaterialer, skal du anvende denne universelle kompressionsgrænseflade ensartet, og der kræves intet ekstra tilbehør, der ændrer størrelse.

2. Brugsscenarier skelnes ud fra det transporterede medium

Til hjemmets vandforsyning og varmt brugsvand foretrækkes basismodellen uden blyindhold; til gulvvarme, centraliseret opvarmning af højtemperatur varmtvandsrørledninger, forberede tætningsmodellen, der kan modstå 120 ℃ høj temperatur på forhånd; til værkstedstrykluft pneumatisk rørledning, vælg batchproduktet med forbedret lufttæthed.

3. Vælg i henhold til omgivelsestemperaturen

Til udendørs rørledninger i nordlige vintre eller uopvarmede underjordiske kældre er det nødvendigt at vælge en tætningsmodel, der kan modstå -20 ℃ lav temperatur; til indendørs normal-temperatur vandforsyning og aircondition vandveje, kan standardmodellen opfylde brugskravene.

4. Vælg i henhold til installationsplads

For smalle konstruktionspositioner såsom loftshuller og smalle udstyrsskabe, prioriter valget af kompakte kompressionsbøjninger med lille volumen; til åbne maskinrum og jordmonterede udsatte rørledninger kan den konventionelle standardmodel vælges, hvilket giver mere tilstrækkelig installationsdriftsplads.

5. Vælg efter systemtryk

Til brugsvand og små gulvvarmesystemer med et tryk lavere end 1,0 MPa er standard 1,6 MPa trykbærende model tilstrækkelig; til kommercielt centralt klimaanlæg og store varmeenheder anbefales det at reservere trykredundans og ensartet købe den 1,6 MPa trykbestandige specifikation for at eliminere risikoen for højtrykslækage.

FAQ

Spørgsmål 1: Hvad er de vigtigste fordele ved en kompressions-type albue sammenlignet med traditionelle gevind eller svejsede albuer?

Sv: Traditionelle albuer har komplekse konstruktionsprocesser, og svejseprocessen udgør en brandsikkerhedsrisiko. Med tiden har leddene en tendens til at løsne sig og lække. Messing Press-fit Albue Connector kræver på den anden side ikke svejsning og behøver ikke yderligere tætningstilbehør. Den har en hurtig konstruktionshastighed, og fugen bliver permanent stabil efter trykstøbning. Den er modstandsdygtig over for vibrationer og temperaturændringer uden lækage. De samlede konstruktions- og langsigtede driftsomkostninger er lavere.

Q2: Kan denne albue bruges til langsigtede vandforsyningsrørledninger til drikkevand?

A: Absolut. Produktet er lavet af blyfrit messingmateriale og frigiver ingen skadelige stoffer. Det overholder relevante husholdningsspecifikationer for vandforsyningsmaterialer til husholdningsbrug og kan sikkert og permanent bruges i hjemmevandsrensningssystemer og varmtvandsrørledninger til boligen.

Q3: Vil der være nogen lækage i rørledningen under langvarige vibrationer og skiftende varme og kolde forhold?

A: Der vil ikke være nogen lækage. Albuen er udstyret med en speciel høj- og lavtemperaturbestandig, stødsikker tætningspakning indeni. Efter at have gennemgået kolde og varme cyklusser og kontinuerlige vibrationsholdbarhedstests, kan den tilpasse sig den termiske udvidelse og sammentrækning af rørledningen, opretholde stabil tætning og vedhæftning på lang sigt, og der vil ikke være vandlækage eller luftlækageproblemer.

Q4: Hvilke typer rør og medier passer denne albue til?

A: Med hensyn til rør kan det være kompatibelt med kobberrør og rustfri stålrør; til medier kan den transportere koldt vand, varmt brugsvand, højtemperaturvarmemedium, trykluft. Det er anvendeligt til forskellige scenarier såsom boligindretning og civil brug, kommerciel HVAC og lette industrielle pneumatiske rør.
