Integreret afløbskontrolventil i messing bagtil

Vi har kombineret en automatisk udluftningsventil af flydertypen og en uafhængigt kontrollerbar drænkugleventil i en enkelt enhed. Under daglig drift udstøder den kontinuerligt og automatisk ophobet luft for at eliminere luftsluser og tilhørende støj; under vedligeholdelse kan drænventilen åbnes separat for at skylle sediment og skæl fra rørene.

Udstyret med højtemperaturbestandige EPDM-pakninger er den integrerede afløbskontrolventil i messing bagtil designet til at modstå den langsigtede højtemperaturvandcirkulation, der er typisk for gulvvarmesystemer. Ventilhuset har en poleret forniklet finish, der modstår skalaer og oxidation, mens den kompakte, integrerede struktur sparer betydeligt installationsplads i manifoldkabinettet – hvilket gør det velegnet til alt fra små boligenheder til kommercielle butikker og kontorbygninger.

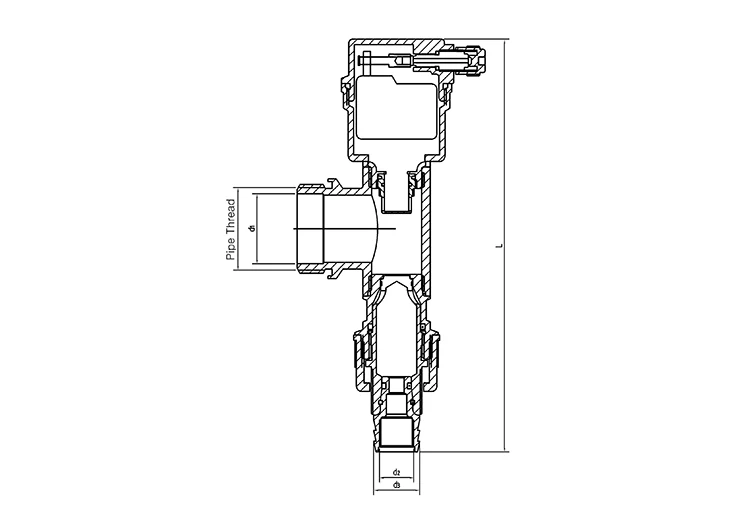

Tekniske parametre

Hvilke almindelige problemer løser det?

Under langvarig brug af hydroniske gulvvarmesystemer ophobes der ofte to store problemer for enden af ​​manifolden, hvilket kompromitterer varmeydelsen: luft fanget i cirkulationssløjfen skaber luftsluser, hvilket forårsager støjende vandstrøm og kolde steder i visse rum; i mellemtiden bundfældes sediment og kalk over tid, hvilket tilstopper varmespiralerne og reducerer varmevekslingseffektiviteten.

Traditionelle løsninger kræver installation af separate udluftningsventiler og drænkugleventiler, som bruger betydelig skabsplads, øger risikoen for lækager på grund af flere gevindforbindelser og gør installation eller udskiftning besværlig. Vores integrerede bagerste afløbsventil i messing er en 2-i-1 komponent designet specielt til enden af ​​gulvvarmemanifolder. Den er smedet af fortykket HPb59-messing af høj kvalitet og har standard 1-tommers gevind, så den direkte kan erstatte endekapperne på langt de fleste manifolder på markedet uden at kræve modifikationer af forudinstallerede rør.

Hvorfor er den integrerede struktur bedre end separate ventilations- og drænkomponenter?

1. 2-i-1 integreret ventildesign reducerer lækagepunkter

Den integrerede bageste udluftningsventil og afløbskontrolventil af messing kombinerer en automatisk udluftningsventil og en kugleventil til en enkelt enhed. Dette eliminerer behovet for separate ventilationsåbninger og aftapningspropper, reducerer antallet af gevindforbindelsespunkter og reducerer fundamentalt risikoen for vand- eller luftlækager ved samlinger forårsaget af den høje temperaturcirkulation, der er typisk for gulvvarmesystemer.

2. Kompatibel med standard 1-tommers gevind til direkte udskiftning på stedet

Ventilenden har industristandard 1-tommer gevind, hvilket gør den kompatibel med endehættespecifikationerne for almindelige gulvvarmemanifolder. Installation indebærer blot at fjerne den eksisterende stikprop - ingen skæring eller ændring af indlejrede rør er påkrævet - hvilket forkorter installationstiden væsentligt.

3. Kompakt størrelse Passer til smalle gulvvarmeskabe

Det strømlinede, integrerede design fylder halvdelen af ​​de separate komponenter. Den er ideel til installationer med begrænset plads - såsom små varmeskabe i kompakte hjem eller udstyrsbrug - og sikrer et pænt og organiseret rørlayout.

Hvordan håndterer den de langsigtede høje temperaturforhold ved gulvvarme?

1. Fortykket, integreret smedet konstruktion: Trykbestandig, revnebestandig og holdbar

Fremstillet via varmsmedning af HPb59 messing (en kvalitet, der er specialiseret til gulvvarme), har ventilen fortykkede vægge og en tæt, porefri struktur. Det modstår stabilt systemcirkulationstryk og modstår udbuling, revner eller utæthed, selv under langvarig termisk cykling.

2. Poleret nikkelbelagt finish: Modstandsdygtig over for kalk, oxidation og korrosion

Ventilens ydre gennemgår en dobbeltbeskyttelsesproces - polering efterfulgt af nikkelbelægning - som isolerer messinggrundmaterialet fra mineraler og fugt i opvarmningsvandet. Dette forhindrer kalkopbygning og oxidationspletter under langvarig drift, bevarer et rent udseende og forlænger ventilens levetid.

3. Blyfri, miljøvenlig messing: Opfylder vandsikkerhedsstandarder for boliger

Råmessingmaterialer gennemgår batch-for-batch spektralanalyse for at sikre, at blyindholdet overholder reglerne og forhindrer tungmetaludvaskning. Velegnet til både varmt brugsvand og gulvvarmekredsløb, den opfylder miljømæssige standarder for HVAC-rørmaterialer til boliger.

Hvilke kerneproblemer med gulvvarme løser det?

(1) Automatisk udluftningsanordning af flydetype: Eliminerer luftlåse og ujævn opvarmning

1. Har en indbygget, meget responsiv flydemekanisme, der automatisk frigiver luft genereret under gulvvarmevandscirkulationsprocessen, hvilket eliminerer behovet for hyppig manuel udluftning;

2. Udlufter kontinuerligt ophobet luft for at forhindre luftsluser og eliminere støj forårsaget af turbulens i vandstrømmen; sikrer ensartet vandcirkulation i hele systemet, hvilket forhindrer lave temperaturer i specifikke rum;

3. Udluftningsenheden er uafhængigt forseglet; flyderen fungerer pålideligt selv med høj temperatur vandcirkulation, og undgår problemer såsom blokering, luftlækager eller mekanisk fejl.

(2) Uafhængigt kontrollerbar drænkugleventil: Skyller hurtigt sediment og kedelsten ud

1. Udstyret med et dedikeret kontrolhåndtag; den forbliver helt forseglet under normal opvarmningsdrift og åbnes kun for systemskylning og vedligeholdelse;

2. Giver mulighed for slangeforbindelse, når den åbnes; udnytter systemets vandtryk til hurtigt at skylle sediment og kalk ophobet i bunden af ​​varmespiralerne ud, hvilket forhindrer blokeringer og varmeoverførselsineffektivitet;

3. Drænventilen har en fortykket PTFE indvendig forsegling, der opretholder en lufttæt ydeevne uden lækage, selv efter gentagen åbning og lukning, hvilket eliminerer langsigtede nedsivningsrisici.

Hvordan garanteres en lækagefri ydeevne gennem hele fyringssæsonen?

1. EPDM Pakninger

Bruger specialiserede højtemperaturbestandige EPDM-pakninger, der gennemgår tusindvis af fabriksudførte høj-/lavtemperaturældningscyklusser; de hærder ikke, krymper eller revner under langvarig eksponering for varmt vand (over 60°C), hvilket sikrer en holdbar, tæt forsegling ved gevindforbindelser og ventilsæder.

2. Flerpunkts lagdelt tætningsdesign

Uafhængige pakninger er installeret på tre kritiske punkter - luftudluftningskernen, drænkugleventilen og ventilhusets gevind - hvilket skaber et lagdelt tætningssystem; dette forhindrer umiddelbare utætheder eller nedsivning forårsaget af svigt af en enkelt tætning, og forbedrer derved driftsstabiliteten af ​​gulvvarmesystemet.

3. Uafhængigt udskiftelige tætningskomponenter

EPDM-pakningerne og luftventilens flydekerner er ægte, uafhængigt udskiftelige dele; Skulle en forsegling ældes eller svigte, er det kun den specifikke komponent, der skal købes og udskiftes, hvilket væsentligt reducerer langsigtede vedligeholdelses- og forbrugsomkostninger for varmesystemet.

På hvilke stadier mindskes risikoen for lækager i varmesystemet?

1. Spektroskopisk screening af råmaterialer

Hvert parti af HPb59 messingblokke gennemgår spektroskopiske og fysisk-kemiske tests for strengt at kontrollere parametre vedrørende blyindhold, trykstyrke og afzinkningsbestandighed. Udluftningsflydere og EPDM-pakninger gennemgår specialiserede højtemperatur-cyklus- og hydrostatiske holdbarhedstests for forebyggende at eliminere komponenter, der er tilbøjelige til at ældes eller utilstrækkelig trykmodstand.

2. Omfattende præstationstest

Hver integreret afløbskontrolventil i messing bagtil gennemgår hydrostatisk tryktestning, boblebaseret lufttæthedslækagetest og holdbarhedstest, der involverer titusindvis af åbnings-/lukningscyklusser. Disse tests verificerer udførligt ventilhusets trykgrænser, tætningsstabilitet og reaktionsevnen af ​​udluftnings- og drænfunktioner.

3. Specialiseret præcisionskalibrering

Der udføres specialiserede kontroller af koaksialiteten af ​​1-tommers installationsgevind, følsomheden af ​​udluftningsflyderen og tætheden af ​​drænkugleventilen. Denne præcision sikrer, at tre almindelige fejl i gulvvarmesystemet undgås: gevindforskydning, udluftningsmekanisme, der sidder fast og lækage ved afløbsporten.

4. Sporbarhed og kontrol på batchniveau

Hver integreret messing udluftnings- og afløbskontrolventil er lasergraveret med en unik batchkode, og optegnelser, der dækker alle produktionsstadier – smedning, bearbejdning, komponentsamling og endelig inspektion – arkiveres permanent. Ved forsendelse leverer vi spektroskopiske analyserapporter for messingmaterialet og fabrikkens overensstemmelsescertifikater for hydrostatisk og lufttæt ydeevne, hvilket opfylder kravene til inspektion af gulvvarme i boliger og ansøgninger om færdiggørelse af kommercielle HVAC-projekter.

Understøttelse af eftersalgspolitikker

1. Dedikeret teknisk vejledning til idriftsættelse af gulvvarmesystem

Professionelle teknikere giver en-til-en vejledning om gevindsamlingsstandarder, flydejustering, skylleprocedurer for afløbsrør og fejlfindingsprotokoller for utætheder, hvilket reducerer efterbearbejdningstiden under installation og idriftsættelse på stedet.

2. Flersproget, 24/7 grænseoverskridende kundesupport

Vores flersprogede online supportteam rummer tidszoner over hele verden og sikrer hurtige svar på forespørgsler vedrørende produktvalg, bulkordrestatus og eftersalgsproblemer fra oversøiske HVAC-grossister og gulvvarmeleverandører, hvilket letter problemfri grænseoverskridende kommunikation.

3. Skræddersyede løsninger til store gulvvarmeprojekter

Til masseindkøbsprojekter – såsom boliggulvvarmeinstallationer eller kommercielle varmesystemer til butikker og kontorbygninger – leverer vi skræddersyede, standardiserede konfigurationsplaner baseret på mangfoldige specifikationer og krav til kabinetlayout, hvilket optimerer inventarlisten for hele rørtilbehørssættet.

4. Stabil levering af originale reservedele & 12-måneders garanti

Vi sikrer en langsigtet, kontinuerlig forsyning af individuelle sliddele, såsom ægte EPDM-pakninger og udluftende svømmerventilkerner. Hele udvalget af integrerede udluftnings- og drænventiler leveres med en 12-måneders producentgaranti, der dækker iboende materiale- og fabrikationsfejl – inklusive revner i messingventilhus, lækager på grund af fabriksmonteringsproblemer og blokering af udluftnings- eller dræningskomponenter – med gratis teknisk vejledning og originale reservedele.

Velegnet til hvilke gulvvarmescenarier?

1. Gulvvarme til boliger: Retrofits og nybyggerier i hele huset

Velegnet til udskiftning af manifoldterminaler i kommercielle boliger og selvbyggede boliger; den integrerede struktur passer til kompakte boligvarmeskabe. Automatisk udluftning eliminerer støj i varmesystemet, og enkel periodisk afløbsvedligeholdelse opfylder almindelige husholdningers langsigtede brugsbehov.

2. Kommercielle varmesystemer til gadebutikker og restauranter

Ideel til kommercielle miljøer med høj gangtrafik og vand indeholdende urenheder; drænkugleventilen giver mulighed for hurtig, periodisk skylning af sediment, hvilket reducerer risikoen for spiralblokeringer. Det kompakte ventilhus sparer plads i tætte forsyningsskabe, hvilket gør den integrerede afløbskontrolventil i messing bagtil velegnet til standardiserede, kommercielle HVAC-installationer i stor skala.

3. Centraliseret gulvvarme til kontorbygninger

Velegnet til kontorbygninger i flere etager, der kræver adskillige centraliserede manifolder; den "to-i-en" integrerede ventil reducerer antallet af dele, der skal anskaffes, og forenkler bulk montageprocesser. Produktlinjen leveres med fuld dokumentation for projektaccept, der opfylder standarderne for storstilet HVAC-projektudbud og revision af færdiggørelsesarkivering.

4. Renoverings- og reparationsprojekt for aldrende gulvvarmerør

De separate udluftnings- og afløbsfittings i enderne af eksisterende manifold lider ofte af ældning og lækage. I stedet for at udskifte hele manifolden, kan den gamle endehætte blot fjernes og udskiftes med denne integrerede ventil. Dette kræver ingen modifikation af de indstøbte gulvvarmerør, hvilket resulterer i lettere renovering, en kortere projekttidsplan og væsentligt reducerede omkostninger til materialer og arbejdskraft.

FAQ

Q1: Hvad er de vigtigste indkøbsfordele ved den integrerede udluftnings-/drænventil sammenlignet med traditionelle todelte separate fittings?

A: Traditionelle separate fittings kræver installation af en uafhængig luftventil og en aftapningsprop; disse to komponenter optager betydelig plads i manifoldskabet, fordobler risikoen for lækage på grund af at have to gevindforbindelser og involverer kompleks montering på stedet og højere lønomkostninger. Dette produkt integrerer ventilations- og drænfunktioner i et enkelt ventilhus med kun én gevindforbindelse, hvilket drastisk reducerer risikoen for lækage. Dens kompakte, alt-i-én-struktur passer ind i tætte manifoldskabe og erstatter den originale endehætte direkte uden rørændringer. Det forenkler lagerstyring og forkorter installationstiden på stedet, hvilket gør det til et ideelt valg til omkostningsreduktion og effektivitetsforbedringer i både nyinstallationer og renoveringsprojekter.

Spørgsmål 2: Vil den automatiske udluftningskomponent af flydertypen sætte sig fast eller svigte under langvarig højtemperaturcirkulation af gulvvarme?

A: Nej. Udluftningsåbningen har en intern flydemekanisme med høj præcision, som har bestået fabriksholdbarhedstests, der involverer titusindvis af høj- og lavtemperaturcyklusser. Flyderen stiger og falder fleksibelt for automatisk at udlufte luft, når der samles luft i det cirkulerende vand. Den er udstyret med en højtemperaturbestandig EPDM-tætning, der forhindrer flyderen i at klæbe, selv efter længere tids nedsænkning i varmt vand, hvilket sikrer følsom udluftning gennem fyringssæsonen uden fastklemning eller lækage.

Q3: Er ventilhusets standard 1-tommer gevind kompatibelt med langt de fleste gulvvarmemanifolder på markedet?

A: Det er fuldt kompatibelt. Installationsenden har et standard 1-tommer udvendigt gevind, der er almindeligt i gulvvarmeindustrien, der passer til endedæksspecifikationerne for de fleste indenlandske og importerede manifolder, der bruges i bolig- og kommercielle applikationer. Det giver mulighed for direkte udskiftning i både nyinstallationer og renoveringsprojekter uden behov for yderligere reducerende adaptere.

Spørgsmål 4: Med hensyn til den højtemperaturbestandige EPDM-pakning: vil den ældes hurtigt og forårsage lækage på grund af højtemperaturvandcirkulation året rundt?

A: Nej, det vil det ikke. Den leveres med en EPDM-pakning af industriel kvalitet, der er specielt designet til gulvvarmesystemer. Denne pakning har uafhængigt bestået langsigtede ældningstest, der involverer nedsænkning i statisk højtemperaturvand; den modstår pålideligt kontinuerlig cirkulation af varmt vand over 60°C og modstår hærdning, krympning eller revner under termisk cykling. Det sikrer en tæt forsegling gennem hele fyringssæsonen, hvilket eliminerer risikoen for langsom lækage ved tilslutningspunkter.

Q5: Vil det integrerede ventilhus optage for meget plads inde i det kompakte gulvvarmeskab og hindre driften?

A: Nej, det vil det ikke. Sammenlignet med separate udluftnings- og dræningskomponenter reducerer den integrerede ventilstruktur det samlede volumen med næsten det halve. Den integrerede bagerste messing luftventil afløbskontrolventilhus kan lukkes fuldstændigt af gulvvarmesystemets isolering, med kun afløbshåndtaget lidt blotlagt. Håndtaget kan let drejes for at udføre drænoperationer inden for standardpladsen, der er reserveret i skabet; der er ingen forhindringer fra metalplader eller isoleringslag, hvilket gør betjeningen bekvem og ubesværet.
