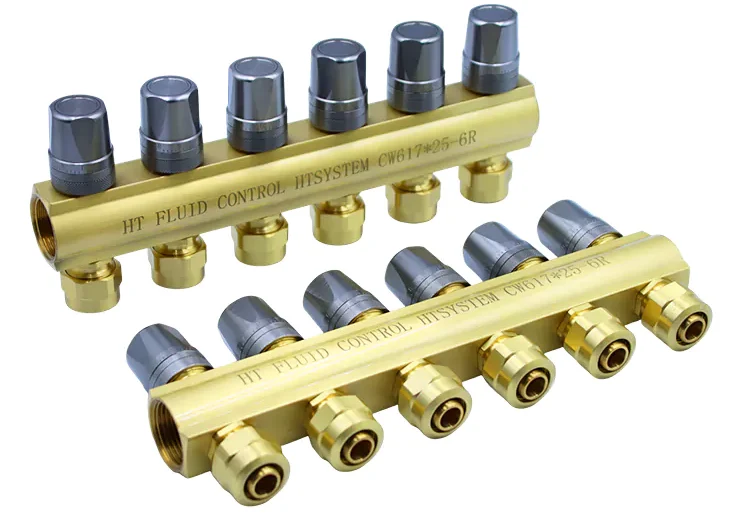

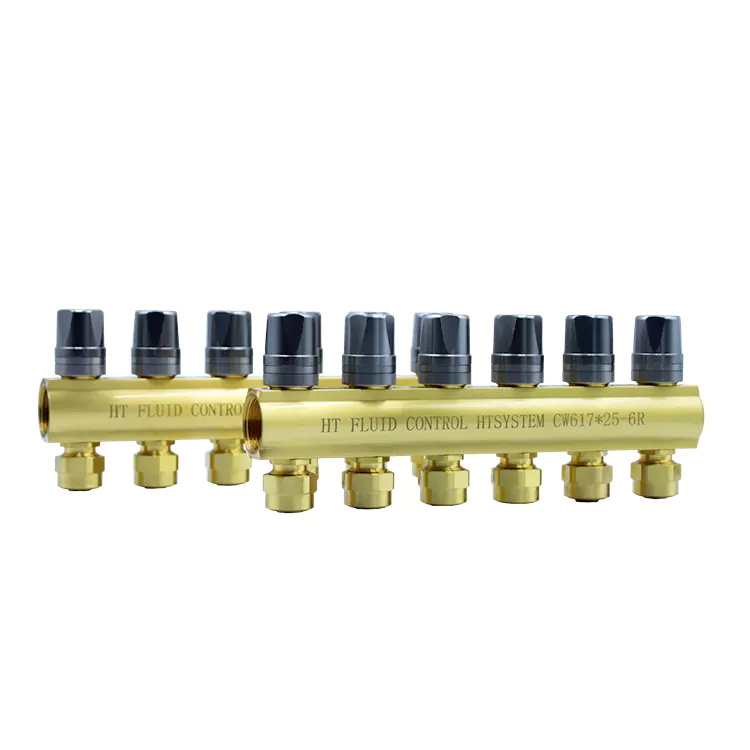

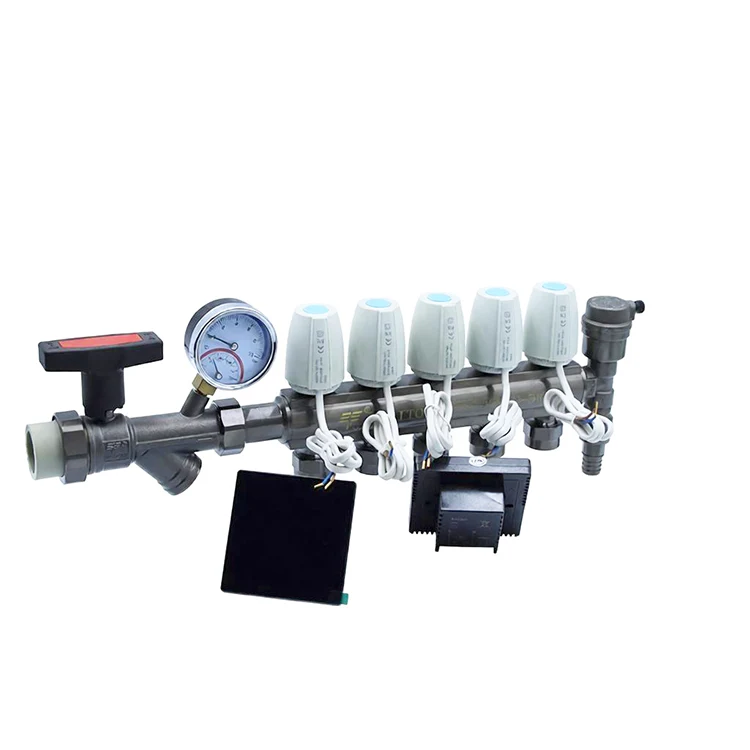

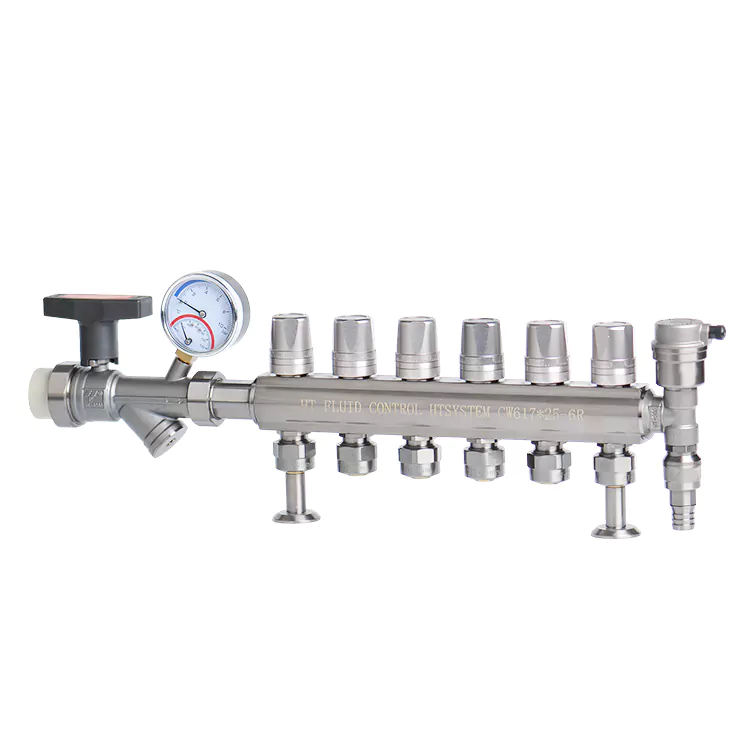

Messing integreret manifold til gulvvarmerør

Under konstruktionen og langvarig drift af gulvvarmesystemet støder almindelige split-type manifoldventiler ofte på flere problemer, såsom spredte komponenter, komplicerede monteringsprocedurer, unormal gasophobning og støj i rørledningerne, behovet for at lukke hele systemet ned for enkelt-line vedligeholdelse og vandlækage under højtemperaturdrift.

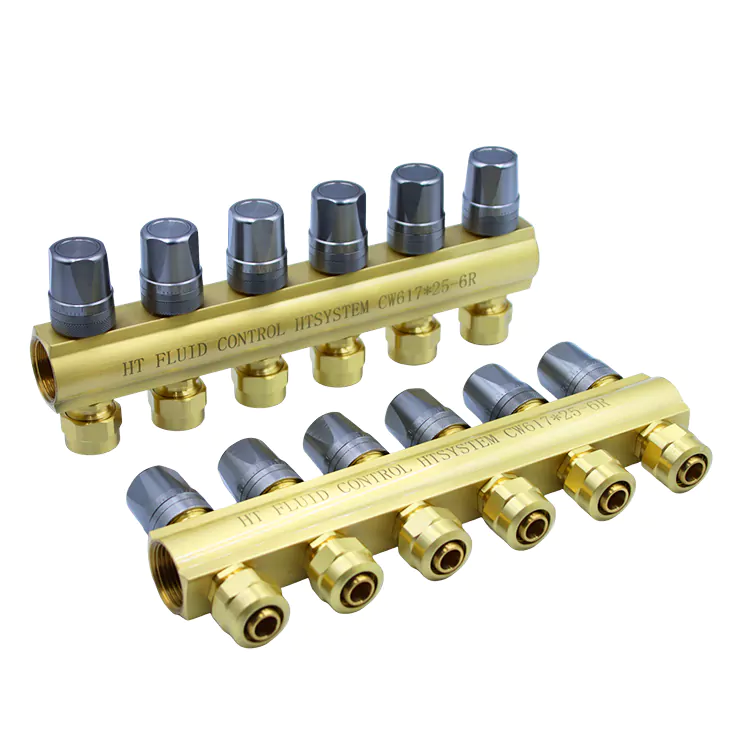

Denne integrerede messingmanifold til gulvvarmerør er en integreret manifoldventil, der er specielt designet til vandgulvvarmesystemet. Den er fremstillet ved at smede tyk HPb59-messing som et enkelt stykke og er fabriksintegreret med tre kernefunktionelle komponenter: en automatisk udstødningsventil, en bundudløbsventil og en uafhængig grenjusteringskugleventil. Der er ikke behov for spredt montering på stedet, hvilket forkorter installationstiden for gulvvarmesystemet markant.

De interne præcise strømningskanaler fordeler varmevandsstrømmen jævnt, hvilket reducerer støjen fra rørledningens vandstrøm; den er udstyret med en højtemperaturbestandig silikonetætningspakning, der sikrer stabil tætning og ingen lækage under alle højtemperaturvandscirkulationsforhold hele året.

Produktet tilbyder flere branchespecifikationer til valg med en kompakt overordnet struktur, der sparer installationsplads til kassen, og en poleret overflade til rustforebyggelse. Den er velegnet til boligindretning, kommercielle rum, kontorbygninger og forskellige vandgulvvarmeprojekter under hensyntagen til ensartetheden af ​​varmetemperaturen, installationskomforten og langsigtet tætningsholdbarhed.

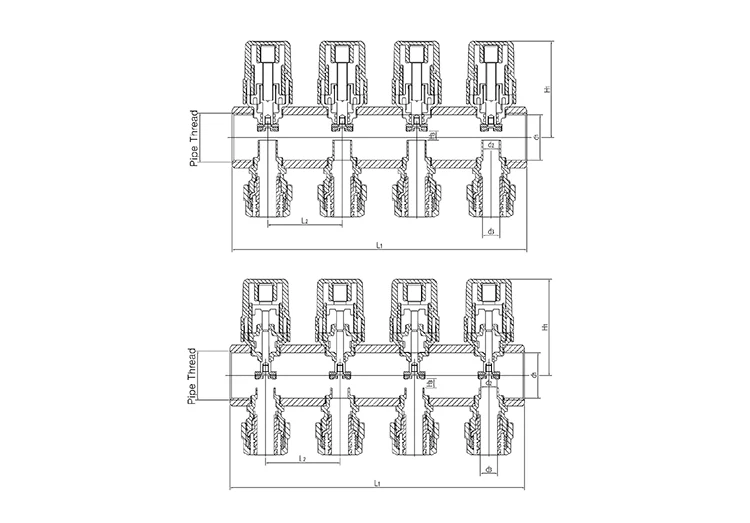

Tekniske parametre

Hvad er den integrerede messingmanifold til gulvvarmerør?

Messing integreret manifold til gulvvarmerør er en integreret og integreret struktur gul kobber manifold specielt designet til gulvvarmerør. Den adskiller sig fra traditionelle separate og monterede manifoldventiler. Den leveres færdigmonteret med alle de nødvendige komponenter til udstødnings-, dræn- og afgreningskontrolkugleventiler og bruges specifikt til fordeling og genvinding af varmecirkulationsvandet i vandgulvvarmesystemet.

Den er kompatibel med almindelige gulvvarmerør på markedet, inklusive PEX gulvvarmerør og PEX-AL-PEX aluminium-plast komposit varmerør. Multi-branch-specifikationerne dækker behovene for små boligindretninger og store kommercielle opvarmningsprojekter.

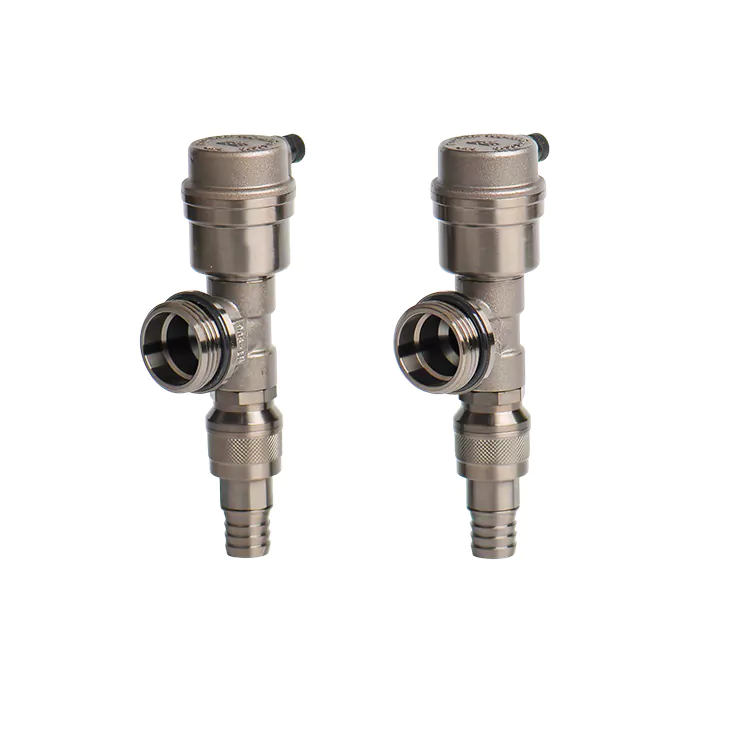

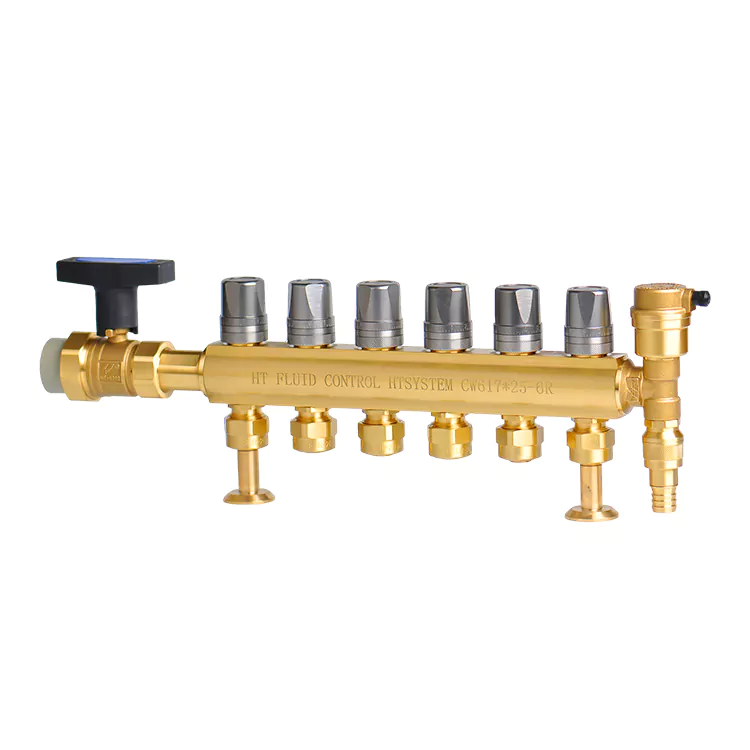

Enheden er udstyret med tre standardkomponenter: en øverste automatisk udstødningsventil, en bunddrænventil og en separat omskifterkugleventil til hver gren. Dette enkelt sæt udstyr kan samtidigt opnå fire grundlæggende funktioner: vandstrømsfordeling, rørudstødning, snavsdræning og uafhængig on-off kontrol af hver gren.

Produktfunktion og anvendelsesscenarier

(1) Varmesystemets kernefunktion

1. Balanceret fordeling af varmevandsflow: De interne præcise kanaler fører varmt vand jævnt til hver sektion af gulvvarmerørene, undgår for stor eller utilstrækkelig vandstrøm i en enkelt linje, sikrer ensartet opvarmningstemperatur i hele huset og reducerer lokale temperaturubalanceproblemer.

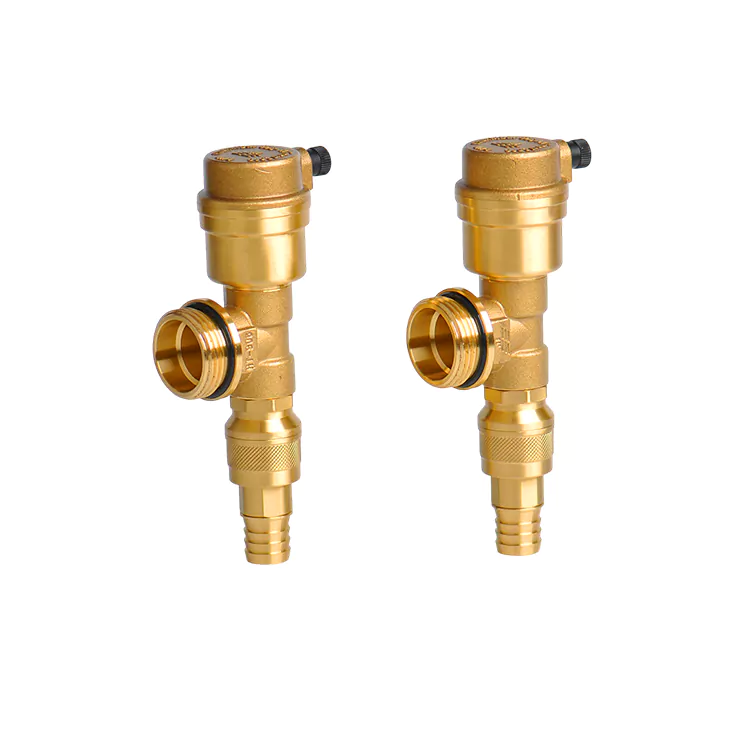

2. Hurtig udledning af luft i rør: Integreret automatisk udstødningsventil frigiver kontinuerligt den akkumulerede luft i gulvvarmerørene, hvilket eliminerer unormale lyde forårsaget af vandstrømspåvirkning og forhindrer luftblokering, der fører til stagnation af varmecirkulationen.

3. Regelmæssig udledning og rengøring af rør for at fjerne urenheder: Den nederste integrerede udledningsventil kan regelmæssigt fjerne sediment, rust og andre urenheder i rørene, hvilket forhindrer blokering af gulvvarmerør og opretholder en jævn cirkulation af varmevandet.

4. Uafhængig nedlukning af hver ledning, uden at påvirke hele husets opvarmning: Hver ledning af rør er udstyret med en uafhængig regulerende kugleventil. Når røret er tilstoppet eller utæt og trænger til vedligeholdelse, er det kun den defekte afgrening, der kan lukkes af, uden at hele gulvvarmesystemet lukkes ned, hvilket reducerer påvirkningen af ​​drift og vedligeholdelse markant.

(2) Detaljeret tilpasning af anvendelsesscenarier

1. Vandgulvvarmesystem til boliger: Til renovering af gulvvarme i hele huset eller nye byggeprojekter i erhvervsboliger og selvbyggede huse er den kompakte krop velegnet til små gulvvarmekasser i hjemmet og er kompatibel med konventionelle specifikationer på 2-6 linjer til små huse og 8-12 linjer til store huse.

2. Street-front Butiksvarmeprojekt: Storskala gulvvarmeinstallation til butikker og restauranter, multi-line specifikationer er velegnede til store åbne rum for at imødekomme efterspørgslen efter temperaturkontrol i forskellige zoner, og det integrerede tilbehør reducerer monteringstiden på stedet og forkorter butikkens dekorationsperiode.

3. Kommercielle opvarmningsprojekter i kontorbygninger og kontorbygninger: Centraliseret gulvvarmesystem i kontorbygninger i flere etager, der understøtter batch-forenet køb, tilpasser antallet af stikledninger i henhold til etageopdelinger og giver fuldstændige ingeniørmæssige acceptkvalifikationer, velegnet til store HVAC-budsprojekter.

Materiale fordele

1. Hoveddelen er smedet og formet i ét stykke ved hjælp af HPb59 messing.

Ventilhusets vægtykkelse øges, og materialet er tæt uden sandhuller eller porer. HPb59-messing har i sagens natur fremragende antioxidations- og anti-korrosionsegenskaber. Det er ikke udsat for korrosion eller perforering ved transport af højtemperaturvarmevand i lang tid, hvilket gør det velegnet til kontinuerlig cirkulation af varmesystemet hele året. Overfladen er fint poleret til rustforebyggelse, og den er ikke tilbøjelig til at akkumulere kalk eller pletter, hvilket resulterer i et pænt og holdbart udseende.

2. Højtemperaturbestandig silikonegummipakning

Det medfølgende specielle silikonegummitætningstilbehør adskiller sig fra almindelige gummipakninger. De kan modstå varmesystemets langvarige højtemperaturvandcirkulation og er ikke tilbøjelige til at hærde, revne eller krympe deformation. Langtidsbrug opretholder en tæt forsegling, hvilket eliminerer risikoen for vandlækage ved manifoldens grengrænseflade.

3. Holdbare materialer til matchende funktionelt tilbehør

Afgreningskugleventilen bruger et messinghus kombineret med et tætningssæde af fluorgummi. Den fungerer problemfrit og lækker ikke, selv efter titusindvis af åbninger og lukninger. De indvendige ventilkerner i den automatiske udstødningsventil og spildevandsventilen er korrosionsbestandige og kan modstå urenhederne i opvarmningsvandet og de skiftende temperaturskift mellem varmt og koldt, uden at sætte sig fast eller svigte.

Kvalitetskontrol og fordele

1. Præspektral påvisning af råmaterialer

Alle HPb59 messingblokke gennemgår batch-for-batch spektral sammensætningstest. Materialets blyindhold, anti-afzinkning, højtemperaturbestandighed og korrosionsbestandighedsindikatorer er strengt verificeret. For silikonegummitætningspakninger og grenkugleventiler udføres cyklisk holdbarhed ved høje temperaturer og vandtryklækagetests separat for at udelukke risikoen for ældning og lækage af komponenter.

2. 100 % omfattende præstationstest af færdige produkter

Hver integreret manifold-vandfordeler består tre grundlæggende tests: overordnet modstandsdygtighed over for vandtryk, boble-type lækagedetektion og flervejs vandstrømsfordelingsbalance. Derudover udføres specielle kontroller af koaksialiteten af ​​grengevind og glatheden af ​​kugleventilens åbning og lukning for specifikt at undgå almindelige fejl såsom gevindlækage, ujævn vandstrømsfordeling og ventilstop under høje temperaturer.

3. Sporbarhed for fuld batchkodning

Hver manifold vandfordeler er indgraveret med en unik uafhængig batchkode. Produktionsprocesdata fra smedning, bearbejdning, komponentsamling og test arkiveres og kan spores fuldt ud. Under forsendelsen kan en spektral detektionsrapport af gult messingmateriale og et fabrikskvalitetscertifikat for vandtryk og lufttæthed leveres samtidigt, hvilket fuldt ud opfylder kravene til accept af boligindretningsgulvvarme, kommercielt bud på HVAC-projekter og færdiggørelsesarkivering.

4. Unik kvalitetskontrolfordel ved integreret integrationsstruktur

Alle udstødnings-, dræn- og grenkugleventiler er standardiserede forudinstallerede og forseglet testet på fabrikken. Sammenlignet med den spredte samling af separate manifoldvandfordelere på stedet, reducerer det lækagerisikoen forårsaget af menneskelige monteringsfejl markant. Fabrikkens forseglede ydeevne er ensartet og stabil, og der er ingen installationsfejlfindingstærskel på projektstedet.

Eftersalgsgaranti

Vi har etableret en dedikeret kvalitetsinspektionsproces for varmerørsfittings. Råmaterialerne af messing udsættes for batch-by-batch spektraltestning. Højtemperaturtætningskomponenter og grenkugleventiler gennemgår højtemperaturcykling og holdbarhedstests for vandtryklækage. Alle færdige produkter gennemgår overordnede vandtryks- og lufttæthedstests, og gevindkoaksialiteten af ​​forgreningsventiler og glatheden af ​​ventilåbning og -lukning verificeres for at forhindre vandlækage under varmeforhold med høj temperatur.

Hvert produkt er mærket med en selvstændig batchkode. Hele produktionsprocessen er sporbar. Vi kan levere materialetestrapporter og fabriksoverensstemmelsescertifikater, der opfylder acceptstandarderne for boligindretning og teknisk gulvvarme.

Produkterne har 12 måneders original fabriksgaranti. Teknisk personale giver vejledning om rørledningslayout, udstødnings- og drænfejlretning. Flersproget kundeservice er tilgængelig for at forbinde med indkøbsordrer, og support til brugerdefinerede specifikationer ydes til store gulvvarmeprojekter. De originale tætningsringe fra fabrikken, grenkugleventiler og andre reservedele leveres på langtidsbasis.

Vedligeholdelsesanbefalinger

1. Ibrugtagningsinstruktioner for varme- og vandsystemer

Ved indledningsvis påfyldning og tryksætning af jordvarmesystemet skal du langsomt åbne den automatiske udstødningsventil øverst i fordelings- og opsamlingsvandsventilerne for fuldstændigt at evakuere luften inde i rørene, indtil der strømmer kontinuerligt klart vand uden bobler fra udstødningsporten og derefter lukkes. Øg langsomt systemets vandtryk, og tilføj trykket i trin for at undgå pludselige højtrykstød til tætningerne og forhindre vandlækage ved grænsefladerne.

2. Daglige regelmæssige vedligeholdelsesprocedurer

Inden hver fyringssæson skal du åbne den nederste drænventil for at udlede ophobet sediment, rust og andre urenheder i rørledningen for at forhindre, at rørene bliver tilstoppet. Hver sjette måned kontrolleres tætningsforholdene for kugleventilerne og udstødnings- og drænventilerne i hver stikledning. Hvis der er en lille vandlækage, strammes gevindene moderat uden at adskille fordelings- og opsamlingsventilerne som helhed.

3. Vedligeholdelsesoperationer for enkeltvejs geotermiske rørledninger

Når en bestemt geotermisk rørledning i varmesystemet ikke opvarmes eller lækker, er det kun nødvendigt at lukke den uafhængige kugleventil svarende til den stikledning. De øvrige varmeforgreningsledninger vil fortsætte med at cirkulere og give opvarmning normalt. Når vedligeholdelsen er afsluttet, og vandet er tændt, skal du åbne udstødningsventilen på den grenledning for at dræne den akkumulerede luft og genoprette normal opvarmning.

4. Beskyttelsesforanstaltninger for langsigtede standsede jordvarmeanlæg

Når jordvarmeanlægget er stoppet i længere tid i slutningen af ​​fyringssæsonen, åbnes afløbsventilen for at dræne alt det ophobede vand i hele rørledningen for at forhindre, at rørene og fordelings- og opsamlingsvandsventilerne revner på grund af frost om vinteren. Tør vandpletterne på overfladen af ​​distributions- og opsamlingsvandsventilerne, hold det indre af kassen tørt, og sænk oxidationen og afskalningen af ​​messingen.

FAQ

Q1: Sammenlignet med split-type manifold, hvad er kernefordelene ved den messing integrerede manifold til gulvvarmerør med hensyn til konstruktionsteknik?

A: For den traditionelle split-type manifold skal udstødningsventiler, drænventiler og grenkugleventiler samles separat på stedet. Samlingsprocessen er kompleks, og menneskelige installationsfejl kan nemt forårsage lækage. Dette produkt er fabriksinstalleret med alle funktionelle komponenter. Fabrikken gennemfører vandtryksforseglingstesten og kræver kun tilslutning af gulvvarmerørene på stedet. Dette forkorter dekorationskonstruktionsperioden markant og reducerer sandsynligheden for rørlækage og efterbearbejdning.

Q2: Kan det være kompatibelt med både PEX-rør og kompositrør til gulvvarme af aluminium-plast?

A: Det er fuldt kompatibelt. Produktets standardforgreningsforbindelser kan bruges til almindelige specifikationer af PEX varmerør og aluminium-plast komposit gulvvarmerør, der er tilgængelige på markedet. I boligindretning og kommercielle projekter, hvor begge typer rør anvendes, er der ingen grund til at udskifte manifolden. Indkøb og lagerforberedelse vil være mere bekvemt.

Q3: Vil HPb59 smedet messinghus hurtigt akkumulere kalk og rust under langvarig højtemperatur vandstrøm?

A: HPb59 speciel opvarmning af messing har fremragende anti-scaling og anti-oxidation egenskaber. Den indvendige væg er glat og har ingen fugespalter efter engangssmedning. Der er ingen akkumulering af døde hjørner for skala. Det overfladepolerede antirustlag kan forhindre oxidation af vanddamp, og det er ikke tilbøjeligt til at ruste eller blokere under gulvvarmens højtemperaturvandcirkulationsforhold hele året rundt.

Q4: Kræver den integrerede automatiske udstødningsventil hyppig manuel betjening?

A: Der kræves ingen hyppig manuel betjening. Ventilen er en fuldautomatisk udstødningskonstruktion. Når der genereres luft inde i røret, kan den frigives automatisk. Først når gulvvarmesystemet først fyldes med vand eller genaktiveres ved den skiftende sæson, skal udblæsnings- og drænventilerne åbnes helt manuelt for fuldstændigt at udlede den ophobede luft. Daglig brug kan betjenes automatisk.

Spørgsmål 5: Hvilke ingeniørgodkendelsesmaterialer kan leveres til store kommercielle og kontorbygningsgulvvarmeprojekter?

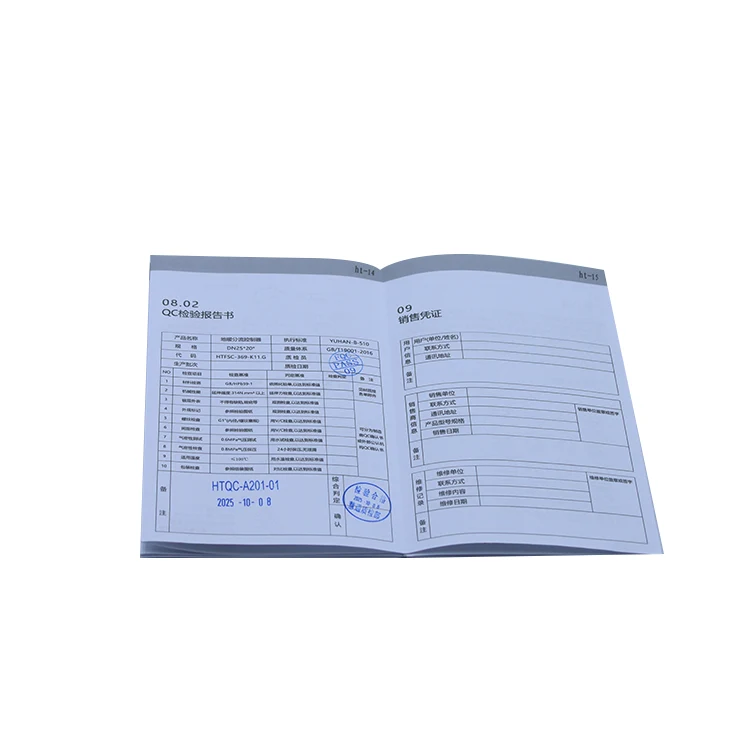

A: Hver forsendelse kan levere et komplet sæt HPb59 messingmaterialespektroskopi-testrapport, fabrikskvalitetscertifikat for vandtryklufttæthed og batchsporbarhedsfil. Både papir- og elektroniske versioner vil blive leveret samtidigt for at imødekomme alle anmeldelseskrav til accept af gulvvarme til boligindretning, oversøiske HVAC-projektbud, fortoldning og ansøgning om projektafslutning.

Spørgsmål 6: Hvis den grenuafhængige kugleventil lækker, er hele manifolden udskiftning påkrævet?

A: Der kræves ingen generel udskiftning. Alle grenkugleventiler, silikonetætningspakninger og udstødnings- og drænventiler til produktet er originale fabriksuafhængige reservedele. Kun når tætningspakningen eller kugleventilen i lækagepositionen svigter, kan de tilsvarende dele købes separat til demontering og udskiftning, hvilket reducerer de langsigtede vedligeholdelsesomkostninger af gulvvarmesystemet betydeligt.
