Svejseforbindelse Union Kugleventil

Weld Connection Union Ball Valve er en unik rørledningskontrolventil af komposittype udviklet af Huitong. Den enkeltsidede forlængede kobbersvejsemanchet er permanent loddet og smeltet sammen med kobberrøret, hvilket eliminerer elektrokemisk korrosion og langvarig vibrationslækage. Den anden ende har en aftagelig omløbermøtrik for nem adskillelse og vedligeholdelse uden at skære, hvilket perfekt integrerer den langsigtede stabilitet af svejste rørledninger med den operative bekvemmelighed ved omløbsventiler.

Ventilhuset er lavet af fortykket blyfri smedet messing, udstyret med forkromede kugler og fortykkede Teflon dobbeltlags tætninger. Den helt åbne flowstruktur reducerer tabet af cirkulerende vandveje, og anti-blister ventilspindlen er velegnet til kedler og vekslende vandtryksudsving i varmesystemer og gulvvarme. Hele ventilsættet gennemgår specialiseret kvalitetskontrol af både svejse- og unionskonstruktioner. Den dækker flere rørdiametre og er tilgængelig til kommercielle og boligindretninger HVAC kobberrørsystemer, der fungerer som en differentieret ingeniørventil, der imødekommer både indledende konstruktion og efterfølgende vedligeholdelsesbehov.

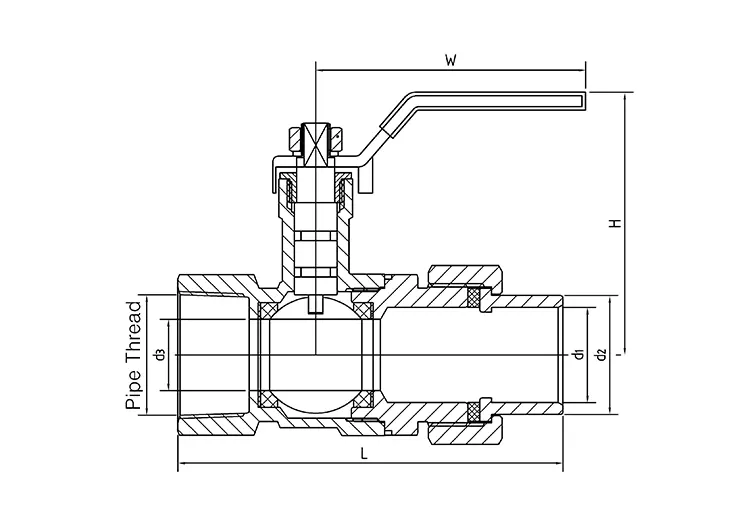

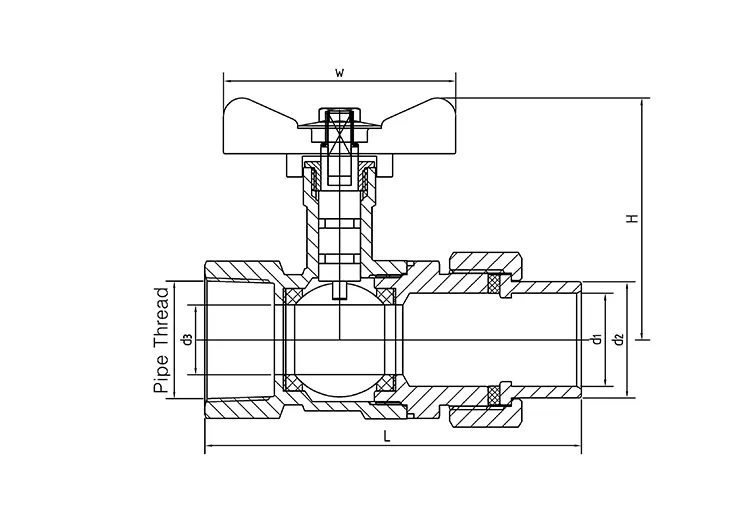

Tekniske parametre

Hvad er fordelene ved det strukturelle design?

1. Enkeltsidet forlænget kobberloddemanchet

Ventilhuset er forlænget og integreret på den ene side, og kobbersvejseenden kan loddes direkte med standard kobberrør. Kobber- og messingmaterialerne er yderst kompatible, og der er ingen hul efter fusion, hvilket fuldstændigt undgår elektrokemisk korrosion og vandlækageproblemer forårsaget af langvarig højtemperaturvandcirkulation. Efter dannelse har rørledningen en stærk samlet ydeevne og fremragende vibrationsmodstand.

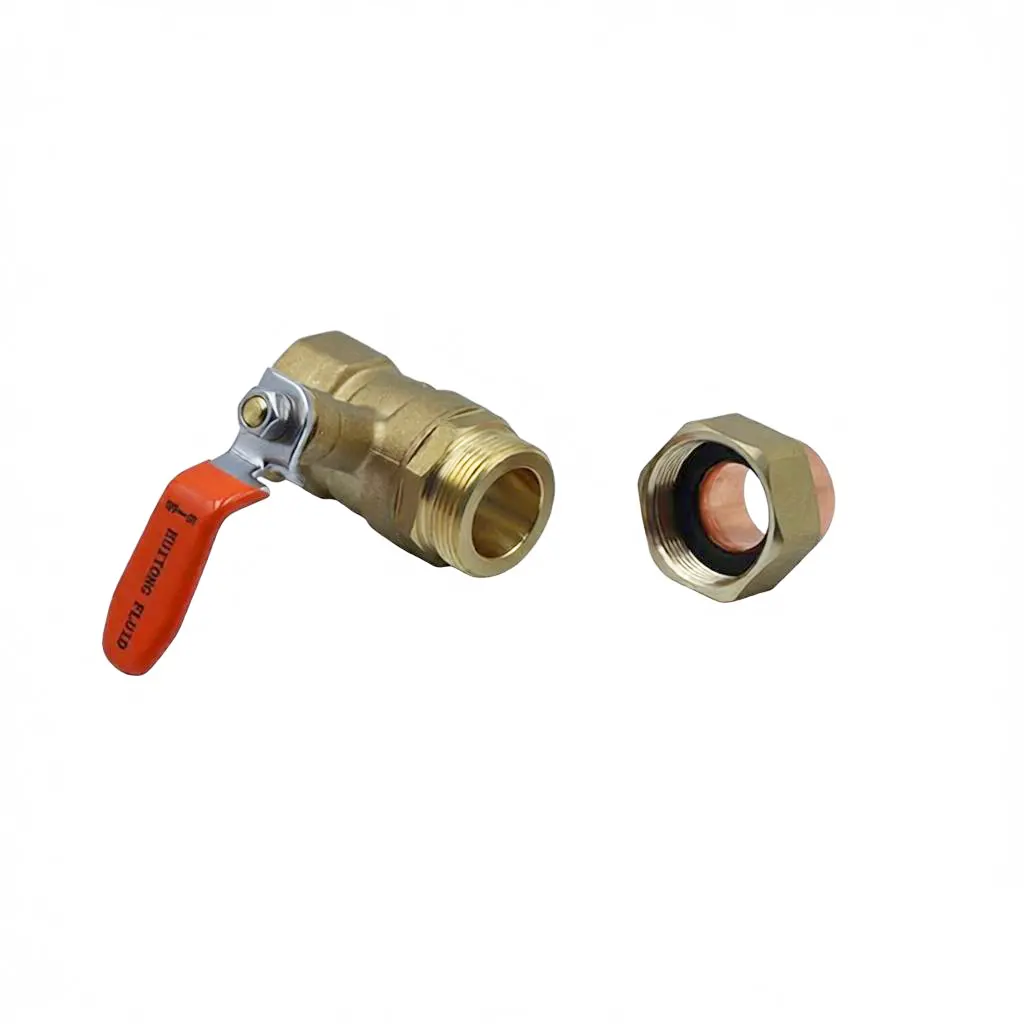

2. Separat omløberkomponent på den anden side

Den anden side er udstyret med en aftagelig gevindstruktur. Ved senere udskiftning af ventiler, rensning af rørledninger og vedligeholdelse af udstyr skal kun omløbermøtrikken løsnes for at adskille ventilhuset uden at skære eller kassere det originale kobberrør. Dette reducerer forbruget af rørmaterialer og byggetiden på stedet markant og sænker de langsigtede drifts- og vedligeholdelsesomkostninger for HVAC-projektet.

3. Dobbelte strukturer komplementerer hinanden til rørledningskonstruktion i fuld cyklus

Under den indledende konstruktion bruges svejseenden til at færdiggøre rørledningens fiksering, hvilket sikrer langsigtet drift og tætningsstabilitet. Ved den senere vedligeholdelse bruges fagforeningsstrukturen til at opnå hurtig demontering og montering, hvilket ikke kun løser de høje vedligeholdelsesomkostninger ved fuldsvejste rørledninger, men også kompenserer for manglerne ved rene kugleventiler, der ikke er modstandsdygtige over for langvarige højtemperaturvibrationer. Den er velegnet til langsigtede HVAC-cirkulationssystemer.

Produktdetaljer

1. Fortykket blyfri DZR-smedning

Ventilhuset på Weld Connection Union Ball Valve er fremstillet ved varmsmedningsproces. Ventilens vægtykkelse er ensartet, og dens trykbærende og revnemodstandsevne er overlegen i forhold til almindelige trykstøbte ventillegemer. Det blyfri materiale frigiver ikke tungmetaller, og det er velegnet til husholdningsvandrensning og kommerciel opvarmningsvandforsyning. Det er ikke tilbøjeligt til at danne kalk, rust eller perforering, selv under langvarig højtemperatur vandstrøm.

2. Forkromet massiv kugle

Boldens overflade er præcist forkromet og poleret, hvilket gør den slidstærk og anti-kalk. Det dobbeltlags fortykkede Teflon-ventilsæde passer tæt på begge sider og kan opretholde nul lækage uanset koldt- og varmtvandsstrømmen fremad eller tilbage. Den kan modstå de skiftende vandtryksændringer forårsaget af temperaturforskellene mellem varmesystemet og kedlen i løbet af dagen.

3. Indbygget anti-blowout sikkerhedsventilstang

En grænselåsestruktur er tilføjet i bunden af ​​ventilstangen for at forstærke den mod det øjeblikkelige høje tryk, der genereres under kedelstart-stop eller pumpeskift. Dette forhindrer ventilstangen i at springe ud og højtemperaturmediet i at sprøjte ud, hvorved den samlede driftssikkerhedskoefficient for HVAC-udstyret forbedres.

Hvordan optimerer man HVAC-systemets vandforsyningseffektivitet?

1. Uafbrudte strømningskanaler med fuld diameter: Ventilhuset har ingen drosselfremspring indeni, hvilket tillader jævn vandstrøm uden nogen hindring. Dette forhindrer problemer såsom ujævn opvarmning i gulvvarmesystemer og nedsat effektivitet i central aircondition varmeudveksling. Det bevarer fuldt ud rørledningens designflow, hvilket sparer udstyrs energiforbrug.

2. Forlænget 90° glat betjeningshåndtag: Det lange grebstype åbne- og lukkehåndtag har et blidt betjeningsmoment. Det kræver kun en 90° rotation for at fuldføre kontakten til fuld åbning og fuld lukning. Selv når den er installeret i de smalle rum i gulvvarmebokse eller aircondition-maskinrum, kan den nemt flyttes uden at nogen betjening blokerer eller blokerer.

3. Svejset formet rørlednings udseende er pænt: Enkeltsidesvejsning har ingen ekstra udsatte samlinger. Rørledningens overflade er glat og flad, uden sprækker til støv- og belægningsophobning. Dette reducerer hyppigheden af ​​rensning af rørledninger og er velegnet til længerevarende lukkede driftsmiljøer i maskinrum og lofter.

Eksklusiv dobbeltstruktur kvalitetskontrol

1. Præspektral screening af dual-metal råmaterialer for at bestemme de grundlæggende egenskaber af substratets temperaturbestandighed og anti-korrosion: Alle råmaterialer til messing ventilhuse og kobberbeklædte svejsemanchetter gennemgår spektral test ved indtræden, verificering af blyfri indhold, høj temperaturtab, modstand i, anti-zink og anti-zink. Dette sikrer, at materielle langsigtede højtemperaturfejlsrisici undgås fra kilden.

2. Generelle basistests i tre niveauer for færdige produkter, der sikrer, at al grundlæggende ydeevne opfylder standarderne for opbevaring: Hver svejseforbindelsesunionskugleventil er fuldt testet gennem modstandsdygtighed over for vandtryksmodstand, boble-type lækagedetektion og 10.000 gange holdbarhedstest. Tætningslækage og kontaktblokeringsfejl er afskærmet.

3. Differentiel dobbeltspecificitetsverifikation, målrettet fejlfinding for to typer strukturspecifikke fejl: Påvisning af penetrantfejl udføres for de kobberbeklædte svejseender for at kontrollere for svejseporøsitet, ufuldstændig svejsning og mikrorevner; Der udføres bidnøjagtighed og gentagne monteringslåsetests for unionsgevindene for at forhindre løsnelse af union og gevindglidningsproblemer og samtidig kontrollere kvaliteten af ​​svejseenden og unionsenden.

4. Fuld batchkodning sporbarhedsstyring, komplette ingeniørkvalifikationspakker leveret: Hvert produkt er indgraveret med en uafhængig batchkode. Alle procesdata fra smedning, svejsning, bearbejdning og test arkiveres permanent; for hver forsendelse kan materialespektralrapporter, CE-overensstemmelsescertifikater og fejlfindingsrapporter for færdige produkter leveres samtidigt, hvilket opfylder alle gennemgangsstandarder for HVAC-projektbud, toldbehandling af oversøisk udstyr og projektaccept.

Omfattende Cycle Support Services

1. Multidimensionel HVAC specialiseret teknisk vejledning

Det professionelle tekniske team kan levere en-til-en dedikerede løsninger til problemer såsom temperaturkontrol af kobberrørslodning, monteringskraftjustering af omløbermøtrikker, trykprøvning af kolde og varme rørledninger og fejlfinding af svejsninger og lækager. Dette forkorter idriftsættelsescyklussen på stedet.

2. 24/7 online eftersalgssvar

Tilbyd flersproget online konsultation til oversøiske og indenlandske købere af centralt klimaanlæg og kedelvarmeprojekter. Løs hurtigt monteringsspørgsmål, kompatibilitetsproblemer og rapportering af eftersalgsfejl, uanset tidsforskelle.

3. Skræddersyede støttepakker til store varmeprojekter

For ordrer på batchcentraliseret opvarmning og kommercielt centralt airconditionudstyr kan tilpassede udvalg og matchende planer leveres baseret på rørledningslayout. Langsigtet stabil forsyning af originale omløbermøtrikker fra fabrikken, tætningsventilsæder og reservedele til kobbersvejsemanchetter sikrer forsyningen af ​​reservedele til projektvedligeholdelse over mange år.

4. 12-måneders original-fabriksgaranti på hele maskinen

Alle unionssvejsede kugleventiler er ensartet forsynet med 12 måneders garanti. Under normale opvarmnings- og kølecirkulationsforhold kan problemer som svejserevner, lækage og tætningssvigt forårsaget af råmaterialer og produktionsprocesser repareres og udskiftningsdele leveres gratis.

Applikationstekniske scenarier

1. Kommerciel central klimaanlæg cirkulation kobber rørsystem

Dette system er velegnet til at forbinde hovedenheden og endevarmevekslerkredsløbene. Svejseenden er fastgjort til maskinrummets hovedrør, og gevindenden er forbundet med endeudstyret. I fremtiden, når enheden vedligeholdes, er der ikke behov for at skære hovedrøret over, hvilket reducerer nedetiden for central aircondition-vedligeholdelse betydeligt.

2. Bolig centraliseret gulvvarme varmesystem

Bygningens hovedrør anvender svejseteknologi for at sikre stabil opvarmning hele året. Afgreningskredsløbene for hver husstand er udstyret med gevindstrukturer. Ved renovering eller reparation af de enkelte husholdningsrørledninger kan de skilles ad og samles igen, uden at det påvirker varmecirkulationen i hele bygningen.

3. Kommercielt varmtvandskedel indløbs- og udløbsrørsystem

Dette er et specielt rørsystem til industrielle og kommercielle varmtvandskedler. Den kan modstå vandtryksudsvingene under opstart og nedlukning af kedlen. Svejseenden er monteret på kedelkroppen til installation, og gevindstrukturen er praktisk til regelmæssig kedelrengøring, vedligeholdelse og udskiftning af filtre og rørledninger.

4. Stor kommerciel vandrensning og vandforsyning kobberrørsystem

Dette system bruges til centraliseret vandrensning og cirkulation i indkøbscentre og hoteller. Ventilhuset er lavet af blyfri smedning, som overholder drikkevandssikkerhedsstandarderne. Det svejsede rørsystem er pænt og hygiejnisk, og gevindstrukturen er praktisk til senere vedligeholdelse og udskiftning af vandrensningsfiltre og rørledninger.

FAQ

Q: Sammenlignet med fuldsvejsede kugleventiler, hvad er fordelene ved halvsvejsede og halvsvejsede ventiler?

A: Hvis en fuldsvejset kugleventil går i stykker, skal hele sektionen af ​​kobberrøret skæres af og svejses igen. Denne proces indebærer høje omkostninger til materialer og arbejdskraft samt lang nedetid. Dette produkts tilslutningsende gør det muligt at skille ventilhuset ad uden at beskadige det, samtidig med at det originale svejsede kobberrør bibeholdes. Ved blot at udskifte ventilen kan rørledningens drift genoprettes, hvilket væsentligt reducerer materiale- og tidstab til senere vedligeholdelse i HVAC-projekter. Den er velegnet til kommercielle og centraliserede varmeprojekter, der kræver regelmæssig vedligeholdelse.

Spørgsmål: Forringes tætningsydelsen hurtigt efter adskillige adskillelser og genmonteringer af den flangede struktur?

A: Weld Connection Union Kugleventilen er udstyret med en fortykket og slidstærk PTFE tætningspakning. Den standardiserede demonteringstolerance med flangegevind er rimelig, og tætningsydelsen vil ikke falde væsentligt inden for 10 standarddemonteringer. Hvis der er en lille lækage efter gentagen demontering, skal kun den originale fabriksleverede tætningspakning udskiftes for at genoprette nullækage. Det er ikke nødvendigt at udskifte hele ventilen.

Spørgsmål: I den smalle boks, vil den forlængede håndtagsoperation blive blokeret af isoleringsbomuld?

A: Det forlængede håndtag strækker sig udad for at dække operationsområdet. Ventilhusets hoveddel kan omslutte isoleringsbomuldet fuldstændigt, med kun håndtaget blotlagt. Dette vil ikke forstyrre rørledningens isoleringsstruktur. 90° kort-takts vippefunktion giver mulighed for nem åbning og lukning i en smal og forseglet boks, uden forhindringer og ubesværet betjening.
