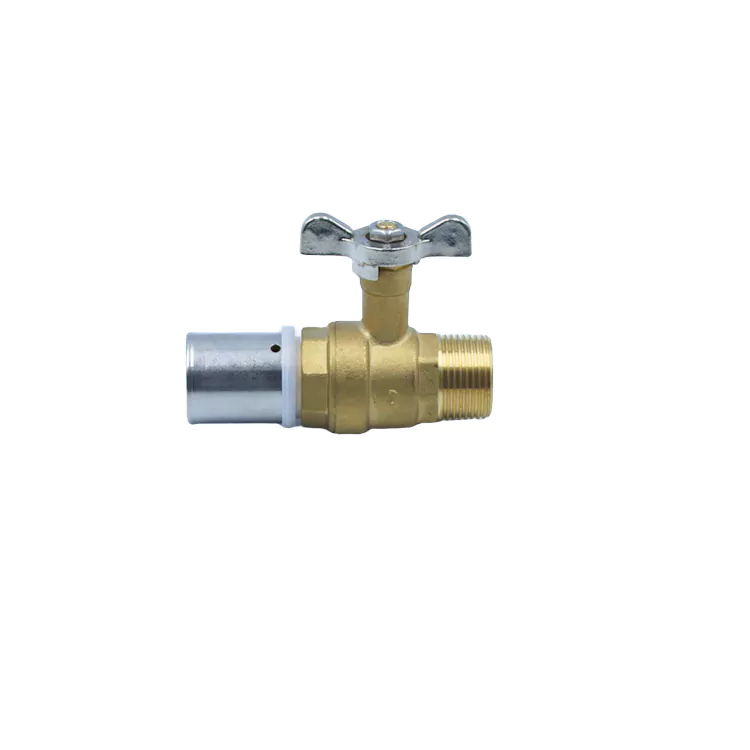

Tryk Type Butterfly Håndtag Udvendigt gevind Messing Kugleventil

Denne pressetype sommerfuglehåndtag hangevind messingkugleventil er en dobbeltforbindelsesventil konstrueret til kompositrørsystemer. Ventilhuset er smedet af et enkelt stykke fortykket, blyfri HPb59-1 messing, der pålideligt opfylder PN16 højtryksstandarder. Den ene side har et præcisionsbearbejdet hangevind til direkte forbindelse til forskellige gevindfittings og udstyrsgrænseflader. Den anden side anvender en specialiseret pressepasningsport udstyret med en kompressionsring af rustfrit stål og en ældningsbestandig silikoneforsegling; installeret via hydraulisk presfitting, kræver processen ingen svejsning eller gevindskæring, hvilket eliminerer brandsikkerhedsrisici forbundet med varmt arbejde ved kilden.

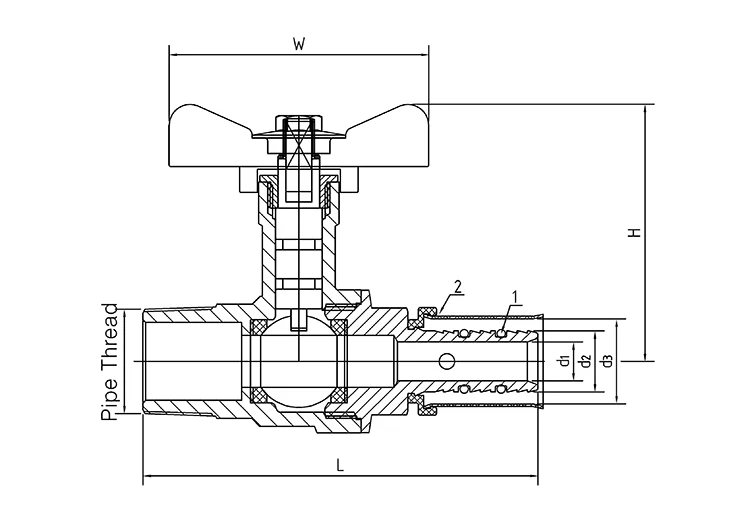

Tekniske parametre

Produktdetaljer

1. Ventilhusmateriale: Fortykket smedet HPb59-1 messing

Smedet som en enkelt enhed for at eliminere defekter som sandhuller eller luftlommer, der er almindelige i trykstøbte kroppe. Den fortykkede væg øger trykmodstanden og opfylder materialestandarder for blyfri vandforsyning og brandrørsnetværk, hvilket giver modstand mod kalk og elektrokemisk korrosion.

2. Differentieret forbindelsesstruktur med dobbelt ende

Den ene ende har præcisionsstandard hangevind med ensartede gevindprofiler og høj koaksialitet, hvilket sikrer sømløs kompatibilitet med alle standardgevindfittings. Den anden ende har en integreret, udvidet pres-fit ærme; kombineret med en låsering i rustfrit stål og en dobbeltlags ældningsbestandig silikoneforsegling, skaber det et stramt, sikkert greb efter hydraulisk presning, hvilket effektivt forhindrer statisk vandlækage.

3. Kontrolkomponent: Kompakt skridsikker sommerfuglehåndtag

Det kompakte sommerfugledesign sparer plads i trange områder som rørskakter og loftsrum. Den har en skridsikker overfladetekstur og giver mulighed for fuld åben/luk-omskiftning med kun en 90-graders drejning. Den karakteristiske håndtagsform sikrer hurtig visuel identifikation af ventilens status under netværksinspektioner.

4. Indvendig tætning og trykbærende kernekomponenter

Har en spejlbehandlet, solid forkromet kuglekerne med en fuldboret (ikke-reduceret) flowstruktur; anvender fortykkede PTFE-sæder til tæt tovejsforsegling; stilken inkorporerer et indbygget anti-blowout-skulderdesign for at modstå øjeblikkelige højtryksstigninger og forhindre fastklemning under længere perioder med inaktivitet.

5. Specifikationer og tilbehør

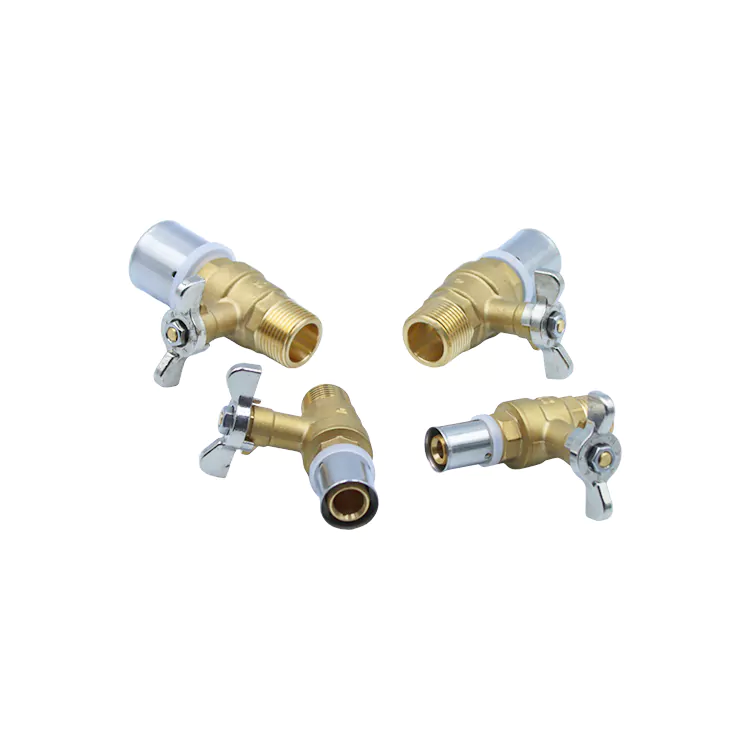

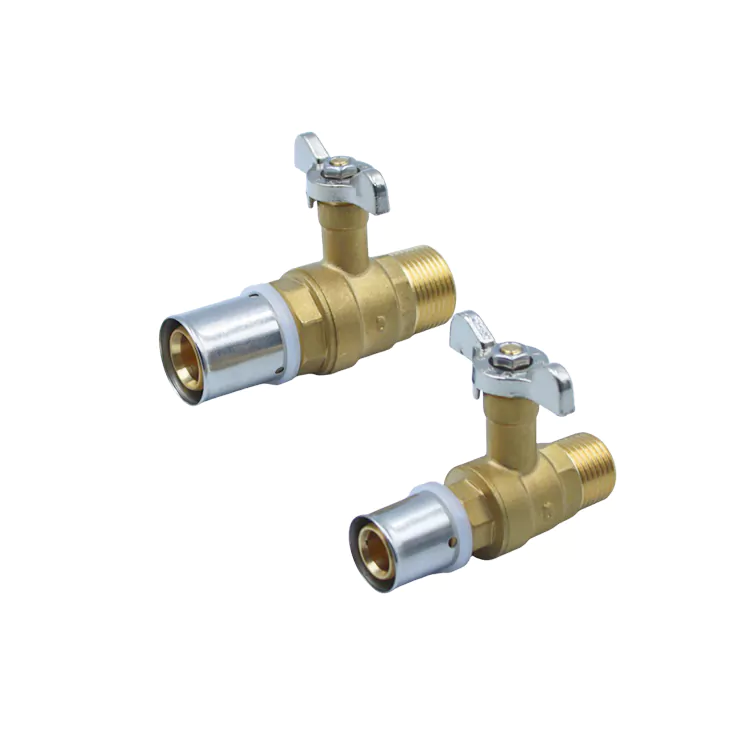

Dækker de seks almindelige rørstørrelser: DN15, DN20, DN25, DN32, DN40 og DN50; hver ventil er individuelt lasermærket med en batchkode og leveres med fabriksmatchede erstatningspresse-fit ringe og silikonepakninger.

Produktfordele

1. Integreret design med dobbelt interface:

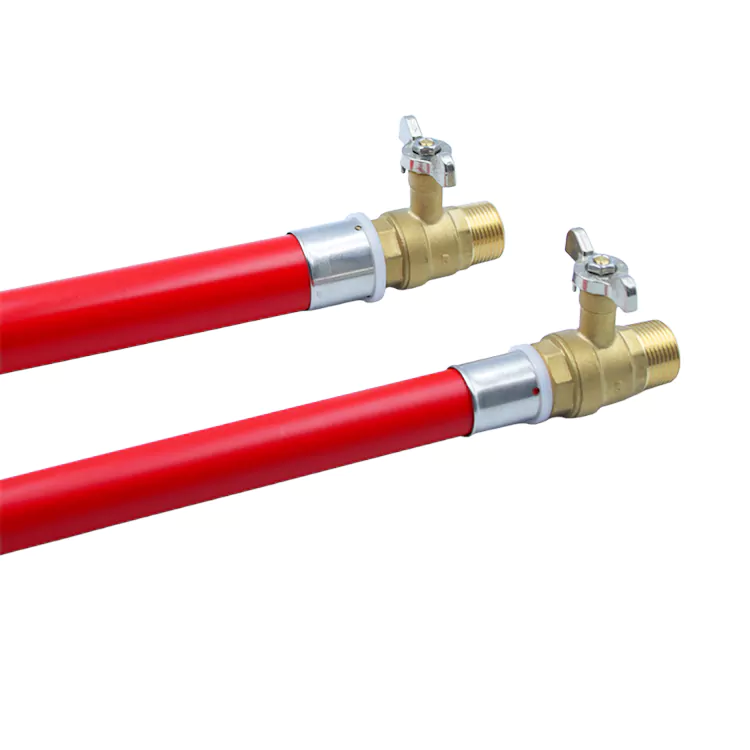

Denne pressetype sommerfuglehåndtag hangevind messingkugleventil kombinerer pres-fit og hangevind forbindelsesmetoder, hvilket muliggør sømløs integration mellem tyndvæggede rustfri stålrør og gevindudstyr eller fittings. Det eliminerer behovet for yderligere adaptere, reducerer potentielle lækagepunkter og tillader en enkelt ventilmodel, der passer til to forskellige tilslutningsscenarier, og forenkler derved lagerstyring.

2. Hydraulisk Press-Fit (loddefri) teknologi:

Press-fit forbindelsen er mekanisk sikret ved hjælp af specialiserede hydrauliske værktøjer, der ikke kræver svejsning eller gevindskæring. Dette gør den ideel til miljøer, hvor "varmt arbejde" (åben ild) er forbudt – såsom avanceret bygningsinteriør, lukkede mekaniske rum og brandsikkerhedseftermonteringsprojekter – samtidig med at monteringstiden på stedet reduceres betydeligt og omkostningerne til efterbearbejdning forårsaget af menneskelige fejl minimeres.

3. Kompakt sommerfuglehåndtag til trange rum:

I modsætning til traditionelle lange håndtag, der kræver betydelig frigang, passer det kompakte sommerfuglehåndtag nemt ind i begrænsede installationsområder, såsom loftsrum, lodrette rørskafter og trange udstyrsskabe. 90° korttaktsdrift giver mulighed for hurtig, ubesværet kontrol under nødsituationer (f.eks. brande eller rørfejl), sikrer høj synlighed for inspektioner og reducerer risikoen for utilsigtet drift.

4. PN16 højtryksklassificering og langtidsholdbar tætningsstruktur:

Det fortykkede smedede ventilhus modstår stabilt PN16 nominelt tryk og modstår øjeblikkelige højtryksstød fra sprinkler- eller kedelsystems start-stop-cyklusser. Et tredobbelt tætningsdesign - der kombinerer en kompressionsring af rustfrit stål, en dobbeltlags silikonetætning og et PTFE-ventilsæde - sikrer modstand mod ældning og deformation under langvarig statisk vandnedsænkning og termisk cykling, hvilket effektivt eliminerer brandsikkerhedsrisici forbundet med skjult, langsom nedsivning.

5. Udblæsningssikker stamme med begrænsningsmekanisme:

En dedikeret låseskulder ved bunden af ​​stilken sikrer dens vandringsrækkevidde. Dette forhindrer stammeudstødning, lækage ved tætningen eller fastklemning i perioder med langvarig statisk standby eller hyppige vandtryksudsving i brandbeskyttelsesnetværket, hvilket væsentligt reducerer hyppigheden af ​​fremtidig vedligeholdelse.

Applikationsscenarier

1. Brandsprinklerrørsystemer til kommercielle/boligbrug:

Ideel til systemer, der anvender tyndvæggede hovedrør i rustfrit stål med prespasningsforbindelser. Den gevindskårne ende af ventilen forbindes direkte med gevindsprinklerhoveder ved grenterminaler – hvilket eliminerer behovet for adaptere eller svejsning – hvilket gør den perfekt til nye brandsikringsinstallationer i avancerede boligenheder og indkøbskomplekser.

2. Rør i rustfrit stål til gulvvarme i boliger og luftkildevarmepumpesystemer:

Velegnet til tilslutning af tyndvæggede gulvvarmeledninger i rustfrit stål (via pres-fit) til manifolder og cirkulationspumper (via gevindforbindelser). Sommerfuglehåndtagets design passer godt i trange rum som gulvvarmeskabe eller loftmonteret rør, mens ventilen modstår langvarig termisk cykling.

3. Eftermontering af aldrende brandbeskyttelses- og varmenetværk:

Ideel til steder, hvor varmt arbejde (svejsning) ikke er muligt. Press-fit-enden giver mulighed for hurtig udskiftning af defekte ventiler, mens den gevindskårne ende forbindes med eksisterende gevindrør; dette undgår behovet for at demontere indstøbte rør, hvilket drastisk reducerer byggeriets kompleksitet og omkostninger.

4. Tyndvæggede rustfrit stålrør til industriel vandrensning og -cirkulation i mindre målestok:

Forbinder udstyrsudtag med gevind med cirkulationsrør i rustfrit stål; Dual-interface ventilen sikrer problemfri integration mellem de to rørtyper. Det blyfri ventilhus opfylder sikkerhedsstandarderne for drikkevandsforsyning, og design med fuld boring sikrer stabile strømningshastigheder.

Model sammenligning

1. Sammenligning af rørdiametre og anvendelsesscenarier:

-  DN15/DN20: Gulvvarme til små boligenheder og sprinklerforgreningsledninger til en-etagers butikker; har små diametre og snævre installationsrum, hvor sommerfuglehåndtaget giver en klar driftsmæssig fordel. DN25/DN32: Sprinklerstigerør til højhuse og hovedledninger til individuel gulvvarme; standarddiametre for kommercielle HVAC-systemer og almindelige specifikationer for projektopgørelse. DN40/DN50: Central sprinklerledning til indkøbscentre og kontorbygninger, samt hovedcirkulationsledninger til store luftvarmepumpesystemer; designet til høj-flow, højtryksforhold, med et fortykket ventilhus for overlegen trykmodstand.

2. Dual-Interface Struktur vs. Enkeltforbindelse (Press-fit eller hangevind) kugleventiler:

- Enkelt-tilslutning pres-fit kugleventil: Kun kompatibel med rør af rustfrit stål; kan ikke tilsluttes direkte til gevindudstyr uden adaptere, hvilket øger risikoen for lækage. Enkeltforbindelse hangevind kugleventil: Kræver rørgevind; involverer varmt arbejde på stedet og flere forarbejdningstrin, hvilket gør installationen vanskelig i trange rørrum. Denne kompositkugleventil med dobbelt interface: Kompatibel med både rustfrit stålpressemontering og gevindudstyrsforbindelser; kræver ingen svejsning eller ekstra adaptere, hvilket balancerer installationseffektivitet med rørkompatibilitet.

3. Sommerfuglehåndtag vs. konventionelt forlænget håndtag: Forlænget håndtag:

- Optager betydelig lateral plads; i nedhængte lofter eller smalle rørskakter kan det være blokeret af isolering eller metalplader, hvilket forhindrer korrekt åbning og lukning. Kompakt sommerfuglehåndtag: Har en kompakt overordnet profil, der tillader ventilhuset at være fuldt indkapslet i isolering, med kun håndtaget lidt blotlagt; sikrer uhindret drift i trange, lukkede rum og muliggør hurtigere nødafspærring af vand.

Omfattende flertrins kvalitetssikring

1. Råvaretest før produktion

HPb59-1 messingblokke gennemgår batch-for-batch spektralanalyse for strengt at kontrollere blyfri, trykmodstands- og afzinkningsmodstandsmålinger. Press-fit ringe og silikonepakninger i rustfrit stål gennemgår separate hydrostatiske højtrykstests og høj-/lavtemperatur-ældningstests for at frasortere komponenter, der er tilbøjelige til for tidlig fejl.

2. 100 % omfattende præstationstest af færdige produkter

Hver pressetype sommerfuglehåndtag hangevind messingkugleventil gennemgår hydrostatisk højtryks-skaltestning, boblebaseret lufttæthedstestning og 10.000-cyklus åbnings-/lukningsholdbarhedstest for fuldt ud at verificere trykgrænser, tætningsstabilitet og driftslevetid.

3. Specialiseret præcisionsverifikation for dobbeltforbindelser

Koaksialitet og gevindpasning inspiceres individuelt for hangevindene; fejldetektion udføres på de prespassende muffesvejsninger og tilpasningen af ​​kompressionsringen. Disse foranstaltninger forhindrer specifikt almindelige rørledningsfejl, såsom gevindlækage og rørløsning.

4. End-to-end batchsporbarhed og kontrol

Hver ventil er lasermærket med en unik batchkode. Data fra alle produktionsstadier – smedning, bearbejdning, komponentsamling og slutinspektion – arkiveres permanent, hvilket muliggør hurtig sporbarhed og løsningsidentifikation, hvis der skulle opstå kvalitetsproblemer.

Standardiserede eftersalgssupportpolitikker

1. En-til-en teknisk vejledning til installation

Professionelle teknikere giver omfattende praktisk vejledning, der dækker rørskæring i rustfrit stål, hydraulisk trykpasningskontrol, standarder for hangevindsamling, sektionshøjtrykstest af rørnettet og specifikke fejlfindingsprotokoller for prespasning og gevindforbindelser, hvilket minimerer efterarbejde under idriftsættelse på stedet.

2. 24/7 flersproget support til globale kunder

Et flersproget kundeserviceteam imødekommer globale tidszoner, hvilket sikrer hurtige svar på forespørgsler vedrørende produktvalg til specifikke driftsforhold, opdateringer af bulkordrestatus og eftersalgssupportanmodninger fra udenlandske entreprenører og VVS-grossister, hvilket letter problemfri grænseoverskridende kommunikation.

3. Skræddersyede løsninger til storskalaprojekter

Til bulkprojekter – såsom centraliserede sprinklersystemer i indkøbscentre, gulvvarme i boliger eller storstilet vandrensningsudstyr – tilbyder vi skræddersyede produktudvælgelsesplaner baseret på rørledningstrykparametre og krav til rørdiameter, hvilket optimerer det overordnede rørnetværkslayout og lagerlister.

4. Stabil levering af OEM-reservedele

Vi leverer en langsigtet, kontinuerlig forsyning af individuelle sliddele - såsom pressringe i rustfrit stål, ældningsbestandige silikonepakninger og sommerfuglehåndtag. Dette giver mulighed for udskiftning af specifikke slidte dele i stedet for at kassere hele ventilen, hvilket reducerer langsigtede vedligeholdelses- og forbrugsomkostninger markant.

5. 12-måneders OEM-garanti

Alle produkter leveres med en standard 12-måneders OEM-garanti, der dækker materialefejl og fremstillingsproblemer (såsom smednings- eller monteringsfejl). Dækkede problemer omfatter revner i ventilhuset, lækager på grund af fabriksmontering, substandard gevindpræcision og pres-ringstætningsfejl; gratis teknisk vejledning og OEM-reservedele leveres.

Certificeringer og kvalifikationer

1. Materialetestdokumenter: Spektroskopisk analyserapport for HPb59-1 messing; specialiserede temperatur- og trykmodstandstestrapporter for pressringe i rustfrit stål og silikonepakninger.

2. Ydeevnerapporter for færdigt produkt: Fabrikkens hydrostatiske tryktestposter for ventilhuset; lufttæthed/lækage testrapporter; holdbarhedstestregistreringer (10.000+ cyklusser); fejldetektionsrapporter for press-fit porte.

3. Internationale overensstemmelsescertificeringer: CE-produktsikkerhedscertificering, der opfylder import- og toldgodkendelsesstandarder for VVS- og brandsikringsarmaturer i de fleste lande verden over.

4. Projektacceptdokumentation: OEM-overensstemmelsescertifikat og batchsporbarhedsregistreringer; leverer al nødvendig dokumentation for boligbrandsikring og HVAC-projektaccept, samt oversøiske projektbud og registrering.

FAQ

Spørgsmål 1: Hvad er de vigtigste fordele ved pressetype butterflyhåndtag hangevind messingkugleventil sammenlignet med enkeltforbindelsesventiler?

A: Standard kugleventiler med enkelt tryk tilsluttes kun til rør af rustfrit stål; tilslutning til sprinklerhoveder med gevind eller cirkulationspumper kræver adaptere, hvilket introducerer yderligere potentielle lækagepunkter. Rene udvendige kugleventiler kræver gevindskæring på stedet, en proces, der er besværlig og udgør brandfare på grund af varmt arbejde. Dette produkt har et integreret design med dobbelt interface, hvilket gør det muligt for en enkelt ventil at forbinde til to forskellige rørtyper uden adaptere eller svejsning. Dette reducerer lagervariationen, forenkler montering på stedet, sænker risikoen for lækager i rørledningen og er ideel til både nybyggeri og renoveringsprojekter, der involverer hybridrørsystemer.

Spørgsmål 2: Vil forbindelsespunktet, der dannes af hydraulisk presfitting, opleve rørløsning eller lækage efter længere tids udsættelse for statisk vand i et brandsikringssystem?

A: Nej. Produktet har en låsering i rustfrit stål af høj sejhed og en dobbeltlags, ældningsbestandig silikoneforsegling. Efter hydraulisk prespasning går låseringen ensartet i indgreb med rørvæggen af ​​rustfrit stål og fordeler spændingen jævnt for at forhindre deformation forårsaget af lokale trykpunkter. Silikoneforseglingen har gennemgået tusindvis af timers ældningstest med statisk vandnedsænkning, hvilket gør den velegnet til de langsigtede statiske forhold i brandbeskyttelsesrørnetværk. Derudover gennemgår hver presfit-forbindelse ikke-destruktiv test, før den forlader fabrikken, hvilket effektivt eliminerer brandsikkerhedsrisici, såsom rørløsning eller langsom lækage ved kilden.

Spørgsmål 3: Opfylder PN16-trykklassificeringen kravene til brandsprinklerrørsnetværk i højhuse i erhvervsbygninger?

A: Det er fuldt kompatibelt. Ventilhuset er smedet af fortykket HPb59-1 messing som en enkelt enhed og gennemgår destruktiv PN16 højtrykstest før forsendelse. Den modstår pålideligt det konstante tryk fra højhussprinklersystemer og de forbigående højtryksstød forårsaget af pumpens start-stop-cyklusser, der opfylder både nationale og internationale acceptstandarder for brandbeskyttelsesrørprojekter.

Spørgsmål 4: Vil det korte sommerfuglehåndtag være blokeret eller umuligt at betjene inden for begrænsede rum som snævre loftshuller eller lodrette rørskakter?

A: Nej. Sommerfuglehåndtaget er kompakt, hvilket gør det muligt at pakke ventilhusets prespasningssektion helt ind i isoleringsmateriale, mens kun håndtaget strækker sig lidt udad, hvilket kræver minimal betjeningsafstand. Dens 90° kortslagsdesign gør det muligt at skifte mellem åben og lukket tilstand med et simpelt svirp, hvilket sikrer uhindret drift inden for standard rørskaft og loftsrumsafstande uden forstyrrelser fra metalplader eller isolering.
