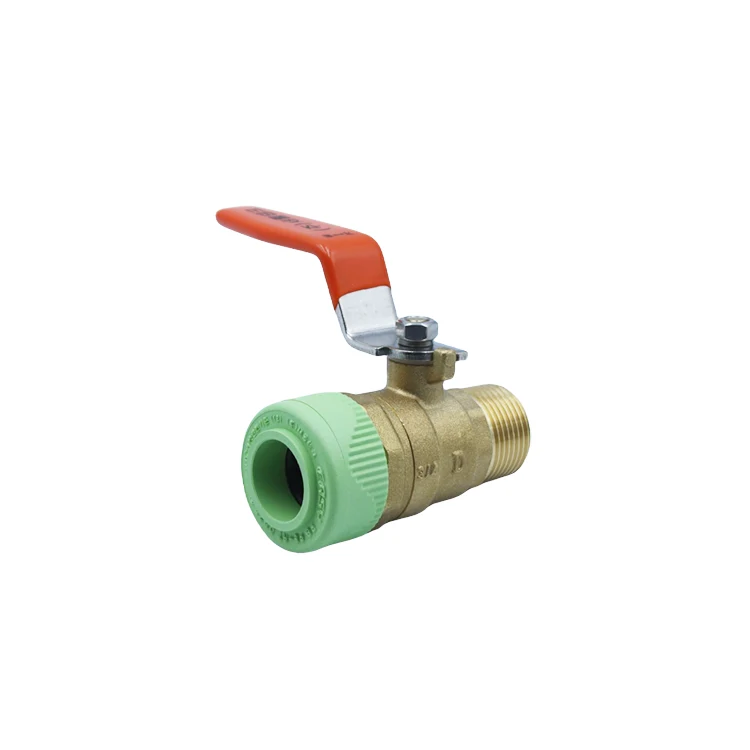

Forlænget spindel hangevind Quick Connect Messing Kugleventil

Denne hurtigkoblede messingkugleventil er en kompositreguleringsventil udviklet af Huitong specielt til højtemperatur varmtvands- og gulvvarmecirkulationssystemer. Det er en unik "3-i-1" fitting – der kombinerer en hurtigforbindelsesport, en hangevindende og en forlænget termisk isoleringspind – der adresserer flere tekniske smertepunkter, såsom forbrændingsrisici under drift, besværlig installation, vanskelige overgange mellem gammelt og nyt rør og dårlig kompatibilitet med isolerede rørledninger.

Konstrueret af blyfri, højtemperaturbestandig smedet messing med en sammensat tætningsstruktur og en selvlåsende hurtigkoblingsmekanisme i rustfrit stål, giver ventilen mulighed for hurtig installation uden svejsning eller klæbemidler. Udvidet hangevind-hurtigforbindelse af messingkugleventil understøtter ikke-destruktiv demontering til vedligeholdelse og er kompatibel med skjulte, isolerede rør og forskellige almindelige VVS-materialer, hvilket gør den til et ideelt valg til boligopvarmning og lette industrielle vandcirkulationssystemer.

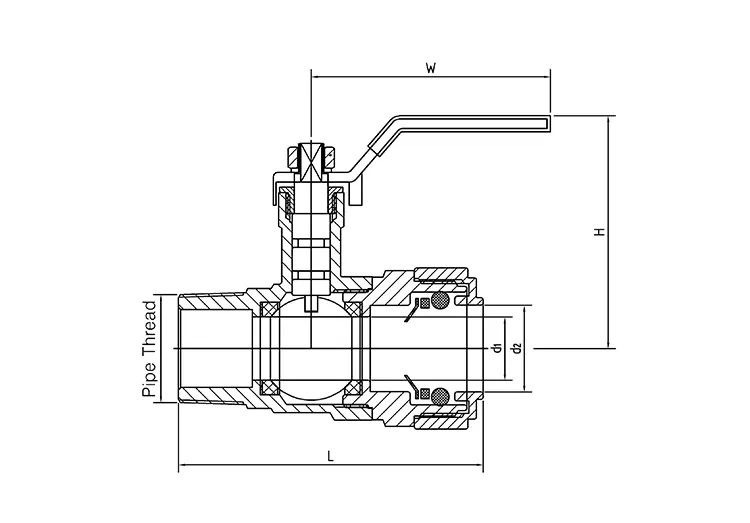

Tekniske parametre

3-i-1 sammensat interface

1. Har et differentieret design med to porte: Den ene ende anvender en værktøjsfri "push-in" hurtigforbindelsesgrænseflade, mens den anden har et standard hangevind. Denne dobbelte funktionalitet opfylder behovene for både hurtig installation og gevindforbindelser, der imødekommer komplekse rørovergangsscenarier.

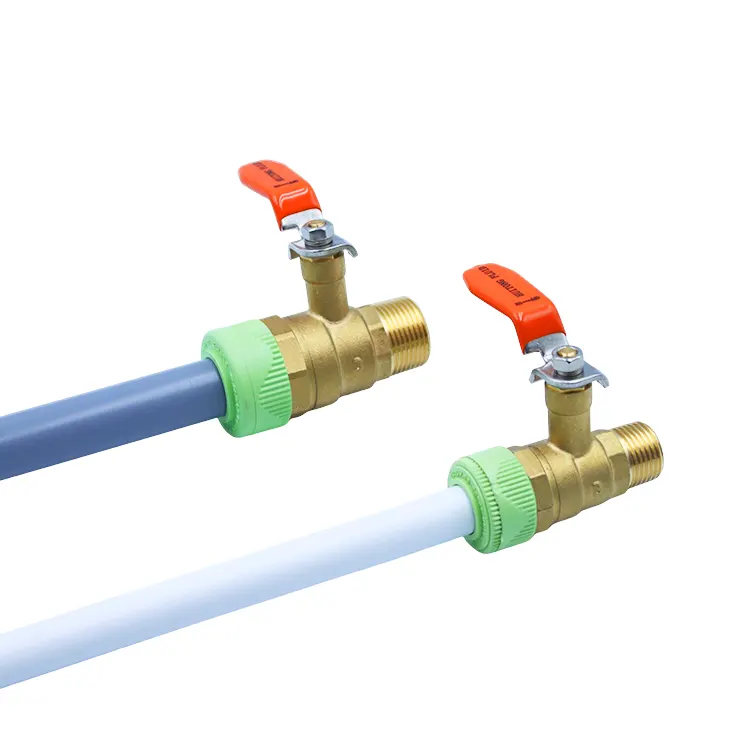

2. Hurtigforbindelsesporten inkorporerer en låsetandmekanisme af høj styrke i rustfrit stål, der sikkert griber tre almindelige rørtyper: kobberrør, tyndvæggede rustfrit stålrør og PEX gulvvarmerør. Der kræves ingen varmesmeltning, klæbemidler eller specialiserede krympeværktøjer, hvilket resulterer i nul installationsforbrugsstoffer.

3. Den hangevindede ende overholder globale standardtilpasningsspecifikationer, hvilket giver mulighed for direkte forbindelse til forskelligt rørledningstilbehør uden adaptere. Dette reducerer antallet af tilslutningspunkter og minimerer strukturelt risikoen for lækage.

Forbedret sikkerhedsbeskyttelse

1. Ventilen anvender en specialdesignet forlænget, termisk isoleret spindel. Dette blokerer effektivt overførslen af ​​varme fra ventilhuset til betjeningshåndtaget, hvilket fuldstændig løser det brancheomspændende problem med håndtag, der bliver for varme til at røre ved under driften af ​​varmtvands- eller gulvvarmesystemer med høj temperatur.

2. Udstyret med en forstærket, udblæsningssikker spindelstruktur, modstår ventilen tryksvingninger og stød under varmtvandscirkulation. Dette forhindrer, at stammen løsner sig, løsner sig eller væskeudstødning, hvilket væsentligt forbedrer sikkerheden under højtryks- og højtemperaturdriftsforhold.

3. 90° enkeltgrebs betjeningsdesign: Har et kort aktiveringsslag og jævn, ubesværet håndtering. Extended spindel hangevind Quick Connect Messing Kugleventil muliggør hurtig fuld-åben/fuld-luk kontrol selv i højtemperaturforseglede rørsystemer, hvilket gør den ideel til applikationer, der kræver hyppig cykling.

Højtemperaturbestandige materialer

1. Ventilhuset er smedet af et enkelt stykke blyfri DZR (afzinkningsbestandig) messing. Materialet er tæt og ensartet og giver fremragende modstandsdygtighed over for høje temperaturer, oxidation og afskalning; det modstår korrosion og deformation under længere tids udsættelse for varmt vand.

2. Udstyret med højtemperaturbestandige komposit PTFE tætningskomponenter. I modsætning til standardtætninger designet til omgivende temperaturer, modstår disse kontinuerlig varmtvandscirkulation uden ældning, hærdning eller lækage, hvilket sikrer langsigtet tætningsstabilitet.

3. Indvendig struktur med fuld boring: Tillader uhindret vandgennemstrømning uden drosling eller dødzoner. Lav strømningsmodstand og minimalt strømningstab sikrer effektiv vandforsyning i gulvvarme, varmt brugsvand og industrielle cirkulerende vandsystemer.

Kompakt kropsstruktur

1. Kompakt og raffineret design: Ventilhuset kan være fuldt indkapslet i rørisolering, med kun det forlængede spindelhåndtag blotlagt. Dette bevarer integriteten af ​​rørledningens isoleringssystem og forhindrer varmetab.

2. Velegnet til skjulte installationer (i væg eller over loft): Det løser almindelige installationsudfordringer forbundet med voluminøse ventiler – såsom manglende evne til at påføre isoleringslag og lokaliseret kondens eller varmetab på rørledningen.

3. Understøtter ikke-destruktiv adskillelse og genbrug: Vedligeholdelse, systemændringer eller udstyrsudskiftninger kan udføres uden at skære i rørene, hvilket reducerer omkostningerne til teknisk vedligeholdelse og materialespild markant.

Specialiseret kvalitetskontrol til højtemperaturbeslag

1. Råmaterialetestning: Alle DZR-messingråmaterialer gennemgår spektralanalyse ved ankomsten for at verificere nøglepræstationsindikatorer - såsom højtemperaturmodstand og afzinkningsmodstand - hvilket sikrer kvalitetskontrol ved kilden.

2. Simuleringstest af færdigt produkt: Hver enhed gennemgår individuel test for lufttæthed, hydrostatisk trykmodstand og høj/lav temperatur cykling/ældning. Nøgle fokusområder omfatter tætningsstabiliteten af ​​den forlængede spindel og låsestyrken af ​​hurtigforbindelsesgrænsefladen. 3. Sporbarhed i fuld batch: Hvert produkt bærer en unik batchkode med optegnelser arkiveret for hele processen – fra produktion og forarbejdning til test. CE-certificering og materialetestrapporter er tilgængelige ved forsendelse for at opfylde oversøiske projektaccept og toldbehandlingskrav.

Producentgarantisystem

1. Den udvidede hangevind-hurtigforbindelse af messingkugleventil leveres med en 12-måneders producentgaranti. Vi leverer gratis afhjælpende løsninger til problemer forårsaget af fremstillingsprocesser eller materialefejl, såsom tætningslækage, koblingsfejl eller fejl i låsemekanismen.

2. Vores tekniske team er specialiseret i højtemperatur-VVS-systemer, og tilbyder yderst praktisk vejledning om hurtigkoblingsinstallationsstandarder, rørvalg og -tilpasning og fejlfinding af lækager i højtemperaturrørledninger.

3. Vi yder hurtig, flersproget eftersalgssupport og tilbyder tilpassede rørløsninger til globale VVS-entreprenører og grossister, hvilket sikrer kompatibilitet med lokale byggestandarder.

Standarddriftsanbefalinger

1. Push-fit installation: Før installation skal du sikre dig, at rørenden er skåret rent uden grater og er fri for indvendigt affald. Juster røret lodret med hurtigforbindelsesporten, og indsæt det med en konstant hastighed; et hørbart "klik" angiver, at låsen er aktiveret. Undgå vinklet eller ufuldstændig indføring, hvilket kan føre til fremtidige utætheder.

2. Ventildrift: Drej håndtaget forsigtigt kun 90° under daglig brug. Tving ikke håndtaget eller drej det ud over dets bevægelsesgrænser; dette forhindrer deformation af den forlængede stilk under stress, beskytter den indvendige højtemperaturforseglingsstruktur og forlænger levetiden.

3. Højtemperaturdrift: Når du starter eller stopper varmtvands- eller gulvvarmesystemer, skal du justere vandtrykket og temperaturen gradvist. Undgå pludselige temperatursvingninger eller øjeblikkelige højtryksstigninger for at minimere tætningsslid og sikre langsigtet tætningsstabilitet.

4. Demontering og vedligeholdelse: Brug specialværktøj til adskillelse under vedligeholdelse af rørledningen for at frigøre låsemekanismen jævnt. Undlad at lirke eller trække kraftigt. Ventiler i god stand kan genbruges, hvilket reducerer materialeomkostningerne for projektet.

FAQ

Spørgsmål 1: Vil hurtigforbindelsesgrænsefladen løsne sig eller lække efter langvarig brug i højtemperaturcyklusser?

A: Hurtigforbindelsesporten har fortykkede selvlåsende tænder i rustfrit stål. Den har gennemgået ældningstests ved høje og lave temperaturer, hvilket sikrer stabil låseydelse under høje temperaturforhold uden at løsne sig på grund af termisk ekspansion eller sammentrækning. Parret med højtemperaturbestandige tætningskomponenter sikrer det ingen lækage under langvarig vandcirkulation.

Spørgsmål 2: Hvilke typer rør og systemer er den forlængede hangevind-hurtigforbindelse af messingkugleventil kompatibel med?

A: Den er kompatibel med kobberrør, tyndvæggede rustfri stålrør og PEX gulvvarmerør. Det er meget udbredt i varmtvandssystemer til boliger, cirkulationssystemer til gulvvarme og lette industrielle cirkulerende vandkredsløb, hvilket gør det velegnet til langt de fleste bolig- og letindustrielle højtemperatur VVS-projekter.

Q3: Vil indpakning af ventilhuset i isoleringsmateriale påvirke dets funktion eller varmeafledning?

A: Nej. Hovedventilhuset kan være helt indkapslet i isolering, så kun betjeningshåndtaget er blotlagt. Dette sikrer, at ventildriften forbliver upåvirket, samtidig med at rørledningens isoleringsintegritet bevares – forhindrer lokalt varmetab eller kondensering – og opfylder standarder for skjulte, isolerede rørinstallationer.

Spørgsmål 4: Hvilke specifikke kvalitetsinspektioner udføres for højtemperaturapplikationer?

A: Ud over standard lufttætheds- og trykbærende test udfører vi ældningstests ved høje og lave temperaturer. Disse verificerer specifikt tætningsstabiliteten af ​​den forlængede spindel og højtemperaturlåsestyrken af ​​hurtigforbindelsesgrænsefladen, og simulerer langvarig varmtvandscirkulation for at sikre, at produktet fungerer pålideligt i komplekse miljøer med høje temperaturer.

Spørgsmål 5: Hvad skal overvejes under daglig brug under høje temperaturer?

A: Undgå at betjene ventilen med overdreven kraft og undgå pludselige stigninger eller fald i vandtrykket; efterse jævnligt tætningen ved ventilspindelgrænsefladen. Gradvis styring af temperatur og tryk under systemstart og nedlukning minimerer slid på tætninger og sikrer ventilens langsigtede, stabile drift.
